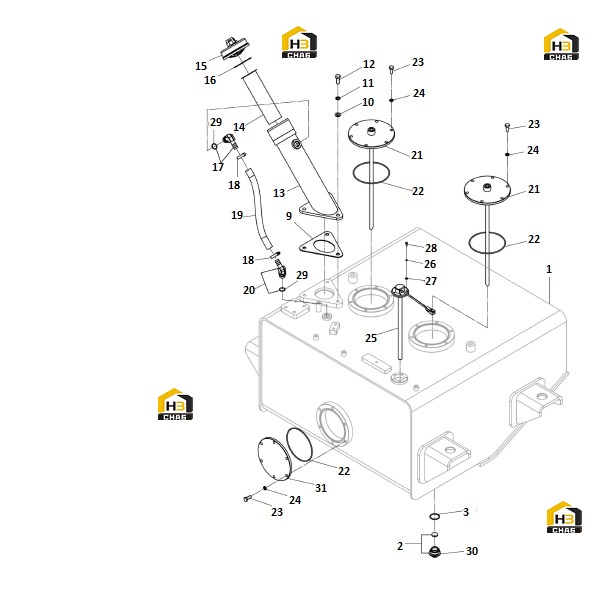

Бак топливный с комплектующими 40c5459x0_001_00

← Бак топливный в сборе 40c5459_000_00 Клапан регулирующий 16c0004_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL TANK

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:DRAIN PLUG

Каталожный номер:03B1535

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0381

Комплект:1

Примечание:40X3.1

№ на схеме:9

Наименование:RUBBER WASHER

Каталожный номер:82A1645

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0007

Комплект:3

Примечание:12-140HV

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0008

Комплект:3

Примечание:12

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017

Комплект:3

Примечание:M12X30-8.8-ZN.D

№ на схеме:13

Наименование:FIILLER TUBE

Каталожный номер:09D1024

Комплект:1

Примечание:

№ на схеме:14

Наименование:STRAINER

Каталожный номер:12D0742

Комплект:1

Примечание:

№ на схеме:15

Наименование:TANK COVER AS

Каталожный номер:16C0091

Комплект:1

Примечание:

№ на схеме:16

Наименование:SNAP RING

Каталожный номер:07B0003

Комплект:1

Примечание:75

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:31C1899

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:09C1495

Комплект:2

Примечание:Φ20-Φ32

№ на схеме:19

Наименование:FUEL HOSE

Каталожный номер:06C5267

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:31C0514

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:09D1123

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0238

Комплект:2

Примечание:145X3.55

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0012

Комплект:12

Примечание:M10X25-8.8-ZN.D

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:25

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0977

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:5

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:5-200HV-ZN.D

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0028

Комплект:5

Примечание:M5X12-8.8-ZN.D

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B0339

Комплект:2

Примечание:24X2.4

№ на схеме:30

Наименование:DRAIN PLUG

Каталожный номер:03B1518

Комплект:1

Примечание:

№ на схеме:31

Наименование:FLANGE COVER

Каталожный номер:53A0140

Комплект:1

Примечание:
