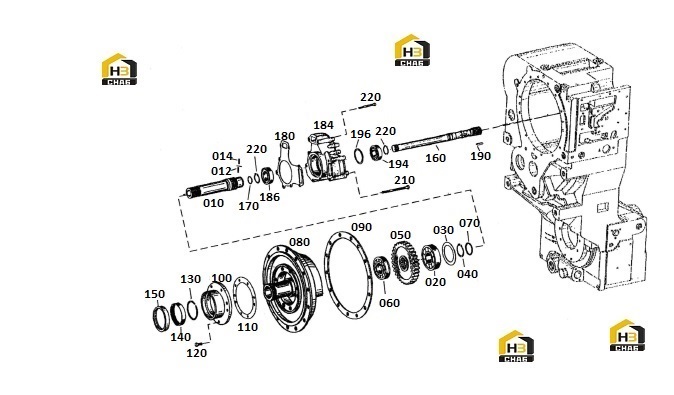

Вал входной с комплектующими 4644 102

← Гидротрансформатор 4166 034 Корпус коробки передач 4644 101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:INPUT SHAFT

Каталожный номер:4664 302 188

Комплект:1

Примечание:

№ на схеме:012

Наименование:SLOTPIN

Каталожный номер:0631 329 267

Комплект:1

Примечание:2.5X5 DIN1481

№ на схеме:014

Наименование:SLOTPIN

Каталожный номер:0631 329 124

Комплект:1

Примечание:1.5X5 DIN 1481

№ на схеме:020

Наименование:BALL BEARING

Каталожный номер:0750 116 139

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.3

Каталожный номер:4607 302 033

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.5

Каталожный номер:4607 302 034

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.6

Каталожный номер:4607 302 014

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.7

Каталожный номер:4607 302 013

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.8

Каталожный номер:4607 302 012

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=0.9

Каталожный номер:4607 302 011

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=1.1

Каталожный номер:4607 302 009

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=1.2

Каталожный номер:4607 302 008

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=1.3

Каталожный номер:4607 302 007

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=1.4

Каталожный номер:4607 302 006

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM S=1.0

Каталожный номер:4607 302 010

Комплект:1

Примечание:

№ на схеме:040

Наименование:RETAINING RING

Каталожный номер:0630 501 031

Комплект:1

Примечание:40X1.75 DIN 471

№ на схеме:050

Наименование:SPUR GEAR

Каталожный номер:4644 302 206

Комплект:1

Примечание:Z=52

№ на схеме:060

Наименование:ROLLER BEARING

Каталожный номер:0750 118 200

Комплект:1

Примечание:

№ на схеме:070

Наименование:PISTON RING

Каталожный номер:0734 317 252

Комплект:1

Примечание:

№ на схеме:080

Наименование:OIL FEED' FLANGE

Каталожный номер:4644 302 250

Комплект:1

Примечание:

№ на схеме:090

Наименование:GASKET

Каталожный номер:4664 302 211

Комплект:1

Примечание:

№ на схеме:100

Наименование:BEARING COVER

Каталожный номер:4642 301 136

Комплект:1

Примечание:

№ на схеме:110

Наименование:GASKET

Каталожный номер:4644 301 262

Комплект:1

Примечание:

№ на схеме:120

Наименование:HEXAGON SCREW

Каталожный номер:0636 015 092

Комплект:1

Примечание:M8X28 DIN 933 8.8

№ на схеме:130

Наименование:PISTON RING

Каталожный номер:0734 401 078

Комплект:1

Примечание:

№ на схеме:140

Наименование:NEEDLE SLEEVE

Каталожный номер:0735 298 027

Комплект:1

Примечание:

№ на схеме:150

Наименование:SHAFT SEAL

Каталожный номер:0750 111 231

Комплект:1

Примечание:

№ на схеме:160

Наименование:OUT RUT SHAFT

Каталожный номер:4644 311 239

Комплект:1

Примечание:

№ на схеме:170

Наименование:PISTON RING

Каталожный номер:0634 402025

Комплект:1

Примечание:30X2 DIN 34110

№ на схеме:180

Наименование:GASKET

Каталожный номер:4644 301 265

Комплект:1

Примечание:

№ на схеме:184

Наименование:GEAR PUMP

Каталожный номер:0501 208 765

Комплект:1

Примечание:

№ на схеме:186

Наименование:BALL BEARING

Каталожный номер:0750 116 104

Комплект:1

Примечание:

№ на схеме:190

Наименование:FITTING KEY

Каталожный номер:0631 501 052

Комплект:1

Примечание:A6X4X28 DIN 6885 16MnCr5

№ на схеме:194

Наименование:BALL BEARING

Каталожный номер:0750 116 104

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=1. 0

Каталожный номер:0730 001 591

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.8

Каталожный номер:0730 001 593

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.7

Каталожный номер:0730 001 594

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.6

Каталожный номер:0730 001 595

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.5

Каталожный номер:0730 001 596

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.9

Каталожный номер:0730 001 592

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.3

Каталожный номер:0730 001 598

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.2

Каталожный номер:0730 001 599

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.1

Каталожный номер:0730 001 600

Комплект:1

Примечание:

№ на схеме:196

Наименование:WASHER S=0.4

Каталожный номер:0730 001 597

Комплект:1

Примечание:

№ на схеме:200

Наименование:HEXAGON SCREW

Каталожный номер:0636 010 111

Комплект:1

Примечание:M8X85 DIN 931 8.8

№ на схеме:210

Наименование:HEXAGON SCREW

Каталожный номер:0636 010 123

Комплект:4

Примечание:M8X115 DIN 931 8.8

№ на схеме:220

Наименование:RETAINING RING

Каталожный номер:0630 501 024

Комплект:2

Примечание:30X1.5 DIN 471
