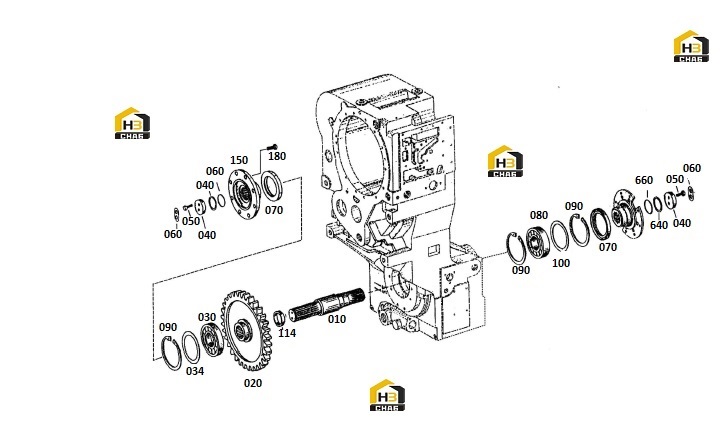

Узел выходного вала 4644 103

← Муфта сцепления передачи 4644 153 Тормоз стояночный с комплектующими 4644 109 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:OUTPUT SHAFT

Каталожный номер:4644 303 216

Комплект:1

Примечание:

№ на схеме:020

Наименование:OUTPUT GEAR

Каталожный номер:4644 303 279

Комплект:1

Примечание:Z=43

№ на схеме:030

Наименование:OUTPUT GEAR

Каталожный номер:0635 416 285

Комплект:2

Примечание:

№ на схеме:034

Наименование:SHIM

Каталожный номер:1204 308 062

Комплект:4

Примечание:

№ на схеме:040

Наименование:WASHER

Каталожный номер:4620 303 247

Комплект:2

Примечание:

№ на схеме:050

Наименование:HEXAGON SCREW

Каталожный номер:0636 015 127

Комплект:2

Примечание:M10X30 DIN 933 8.8

№ на схеме:060

Наименование:TAB WASHER

Каталожный номер:1269 302 164

Комплект:1

Примечание:

№ на схеме:070

Наименование:SHAFT SEAL

Каталожный номер:0750 111 116

Комплект:3

Примечание:

№ на схеме:080

Наименование:BALL BEARING

Каталожный номер:0750 116 134

Комплект:1

Примечание:

№ на схеме:090

Наименование:RETAINING RING

Каталожный номер:0630 502 048

Комплект:1

Примечание:120 X 4 DIN 472

№ на схеме:100

Наименование:SHIN S=1.8

Каталожный номер:0730 002 654

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.5

Каталожный номер:0730 002 657

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.6

Каталожный номер:0730 002 656

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.7

Каталожный номер:0730 002 655

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=0.3

Каталожный номер:1204 308 061

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=0.5

Каталожный номер:1204 308 062

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=0.2

Каталожный номер:1204 308 014

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.3

Каталожный номер:0730 002 659

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.2

Каталожный номер:0730 002 660

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.4

Каталожный номер:0730 002 658

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.0

Каталожный номер:1204 308 123

Комплект:1

Примечание:

№ на схеме:100

Наименование:SHIN S=1.1

Каталожный номер:0730 002 661

Комплект:1

Примечание:

№ на схеме:114

Наименование:PIPE

Каталожный номер:0730 062 296

Комплект:1

Примечание:

№ на схеме:150

Наименование:OUTFLANGE

Каталожный номер:4644 303 389

Комплект:1

Примечание:AD=150

№ на схеме:180

Наименование:HEXAGON SCREW

Каталожный номер:0736 020 031

Комплект:8

Примечание:

№ на схеме:640

Наименование:SPACING WASHER A=1.1

Каталожный номер:4644 303 501

Комплект:2

Примечание:

№ на схеме:640

Наименование:SPACING WASHER A=0.6

Каталожный номер:4644 303 500

Комплект:2

Примечание:

№ на схеме:660

Наименование:O-RING

Каталожный номер:0634 303 466

Комплект:2

Примечание:48X4 ZFN 744 NBR-70-10
