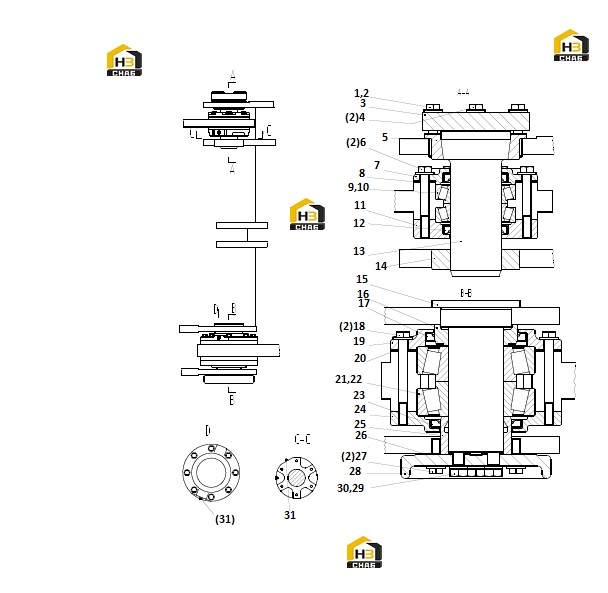

Узел шарнирный 43c0013 002

← Рама в сборе 30e0234 000 Пластина ограничительная в сборе 32e0059 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:01B0102

Комплект:4

Примечание:GB5782-86 M12X65-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0176

Комплект:26

Примечание:5P8245

№ на схеме:3

Наименование:COVER

Каталожный номер:17A0258

Комплект:1

Примечание:5K3493

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0058

Комплект:2

Примечание:GB5782-86 M12X45-8.8-ZN.D

№ на схеме:5

Наименование:BUSHING

Каталожный номер:55A0341

Комплект:1

Примечание:9V3829

№ на схеме:6

Наименование:BOLT

Каталожный номер:01B0166

Комплект:6

Примечание:GB5782-86 M12X90-10.9-ZN.D

№ на схеме:7

Наименование:CAP

Каталожный номер:53A0058

Комплект:1

Примечание:ZL50G.8.6-1

№ на схеме:8

Наименование:SHIM

Каталожный номер:34C0092

Комплект:1

Примечание:

№ на схеме:9

Наименование:CUP

Каталожный номер:55A0337

Комплект:2

Примечание:7D8348

№ на схеме:10

Наименование:CONE

Каталожный номер:23B0022

Комплект:2

Примечание:7D8349

№ на схеме:11

Наименование:CAP

Каталожный номер:53A0059

Комплект:1

Примечание:ZL50G.8.6-2

№ на схеме:12

Наименование:SEAL

Каталожный номер:13B0351

Комплект:2

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:60A0087

Комплект:1

Примечание:ZL50G.8.6-3

№ на схеме:14

Наименование:BEARING

Каталожный номер:55A0338

Комплект:1

Примечание:9V3852

№ на схеме:15

Наименование:PIN

Каталожный номер:60A0090

Комплект:1

Примечание:ZL50G.8.6-4

№ на схеме:16

Наименование:BUSHING

Каталожный номер:55A0141

Комплект:1

Примечание:ZL50G.8.6-5

№ на схеме:17

Наименование:SEAL

Каталожный номер:13B0352

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:01B0208

Комплект:8

Примечание:GB5782-86 M12X120-10.9-ZN.D

№ на схеме:19

Наименование:COVER

Каталожный номер:53A0155

Комплект:1

Примечание:4K6761

№ на схеме:20

Наименование:SHIM

Каталожный номер:34C0093

Комплект:1

Примечание:

№ на схеме:21

Наименование:CUP

Каталожный номер:55A0339

Комплект:2

Примечание:1B3934

№ на схеме:22

Наименование:CONE

Каталожный номер:23B0023

Комплект:2

Примечание:3F7183

№ на схеме:23

Наименование:SEAL

Каталожный номер:13B0353

Комплект:1

Примечание:

№ на схеме:24

Наименование:CAP

Каталожный номер:53A0060

Комплект:1

Примечание:ZL50G.8.6-6

№ на схеме:25

Наименование:BUSHING

Каталожный номер:55A0340

Комплект:1

Примечание:4K6781

№ на схеме:26

Наименование:SHIM

Каталожный номер:34C0094

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0013

Комплект:6

Примечание:GB5783-86 M12X40-8.8-ZN.D

№ на схеме:28

Наименование:PLATE

Каталожный номер:53A0156

Комплект:1

Примечание:4V0015

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 16

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0094

Комплект:4

Примечание:GB5783-86 M16X45-8.8-ZN.D

№ на схеме:31

Наименование:FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:GB1152-89 M10X1
