Узел питательного клапана 45c0122 000

← Система тормозная 20e0173 000 Клапан тормозной в сборе 45c0121 000 →

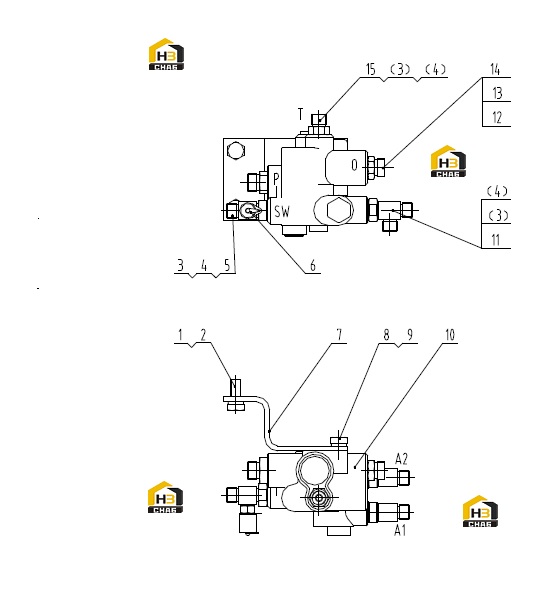

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:GB5783-86 M10X20-8.8-Zn.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:GB93-87 10

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0285

Комплект:6

Примечание:GB3452.1-92 10.6X1.8

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0262

Комплект:4

Примечание:3K0360 16.36X2.21

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:32C0039

Комплект:1

Примечание:

№ на схеме:6

Наименование:MEASURE JOINT

Каталожный номер:13C0074

Комплект:1

Примечание:SMK20-1/8NP T-PD

№ на схеме:7

Наименование:PLATE

Каталожный номер:22A1554

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:02B0021

Комплект:2

Примечание:4L6454

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0169

Комплект:2

Примечание:8T4896

№ на схеме:10

Наименование:CHARGING VALVE

Каталожный номер:13C0173

Комплект:1

Примечание:06-463-200

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:32C0040

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0263

Комплект:2

Примечание:3D2824

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A0662

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0370

Комплект:2

Примечание:GB3452.1-92 15X1.8

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:00A0318

Комплект:1

Примечание:ZL100C.33.3-2
