Система охлаждения радиатора 00c0047 000

← Цилиндр левый рулевого управления 10c0031 000 Клапан редукционный 00c0255 000 →

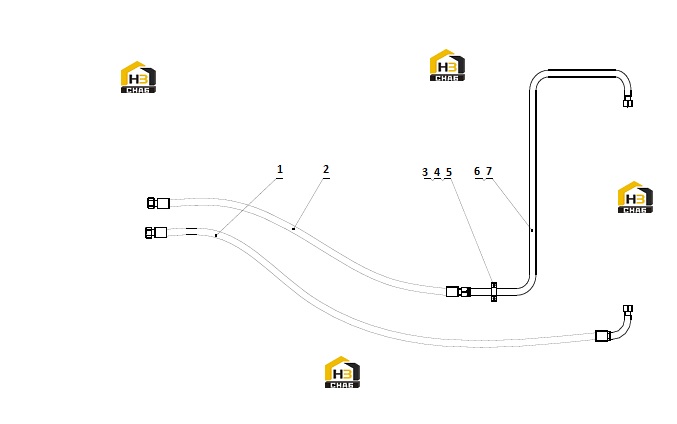

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:07C0049

Комплект:1

Примечание:ZL50G.9.8.1

№ на схеме:2

Наименование:HOSE

Каталожный номер:07C0050

Комплект:1

Примечание:ZL50G.9.8.2

№ на схеме:3

Наименование:CLAMP

Каталожный номер:27A0056

Комплект:1

Примечание:ZL50G.9.8-1

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:GB5783-86 M8X16-8.8-ZN.D

№ на схеме:5

Наименование:LOCK WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:GB93-87 8

№ на схеме:6

Наименование:TUBE

Каталожный номер:02C0080

Комплект:1

Примечание:ZL50G.9.8.3

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0292

Комплект:1

Примечание:GB3452.1-92 21.2X1.8
