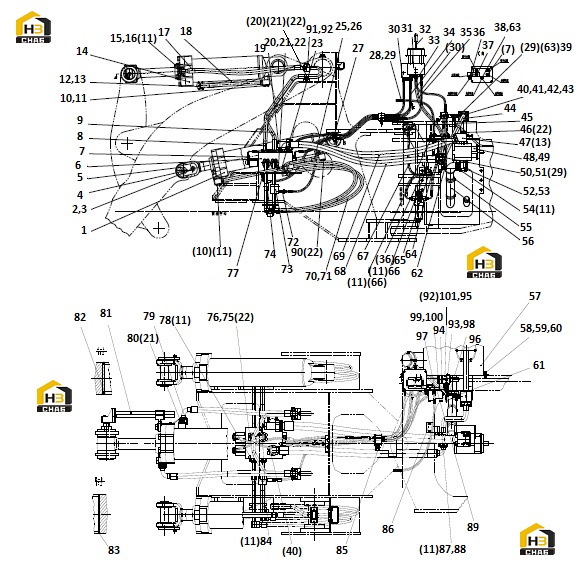

Система гидравлическая 11e0151 004

Каталожный номер:56A0050

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:00B0016

Комплект:2

Примечание:GB5783-86 M18X40-8.8-Zn.D

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:GB1152-89 M10X1

№ на схеме:5

Наименование:PIN

Каталожный номер:11D0012

Комплект:2

Примечание:

№ на схеме:6

Наименование:DISTRIBUTING VALVE

Каталожный номер:12C0025

Комплект:1

Примечание:XFPF32

№ на схеме:7

Каталожный номер:30C0016

Комплект:7

Примечание:ZL50E.10.22

№ на схеме:8

Каталожный номер:10D0751

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:10D0752

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:00B0033

Комплект:12

Примечание:GB5782-86 M12X70-8.8-Zn.D

№ на схеме:11

Наименование:LOCK WASHER

Каталожный номер:06B0008

Комплект:41

Примечание:GB93-87 12

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:10D0042

Комплект:1

Примечание:ZL50C.10.8.1

№ на схеме:13

Каталожный номер:12B0287

Комплект:14

Примечание:GB3452.1-92 36.5X3.55

№ на схеме:14

Наименование:TILT CYLINDER

Каталожный номер:10C0024

Комплект:1

Примечание:ZL50G.10.2

№ на схеме:15

Наименование:CLAMP PLATE

Каталожный номер:72A0010

Комплект:4

Примечание:ZL50C.10.4-6

№ на схеме:16

Каталожный номер:00B0035

Комплект:16

Примечание:GB5783-86 M12X35-8.8-Zn.D

№ на схеме:17

Каталожный номер:07C0037

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:07C0043

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:32C0026

Комплект:1

Примечание:ZL50E.10.7

№ на схеме:20

Наименование:PIPE CLIP

Каталожный номер:27A0046

Комплект:4

Примечание:ZL50G.10-5

№ на схеме:21

Каталожный номер:00B0012

Комплект:12

Примечание:GB5783-86 M10X25-8.8-Zn.D

№ на схеме:22

Каталожный номер:06B0002

Комплект:40

Примечание:GB93-87 10

№ на схеме:23

Каталожный номер:10D0162

Комплект:2

Примечание:ZL50G.10.13

№ на схеме:25

Каталожный номер:15D0047

Комплект:1

Примечание:ZL50G.10.27

№ на схеме:26

Каталожный номер:15D0048

Комплект:1

Примечание:ZL50G.10.28

№ на схеме:27

Наименование:CLIP

Каталожный номер:09C0049

Комплект:1

Примечание:ZL50E.10.14

№ на схеме:28

Каталожный номер:06C1450

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:12B0285

Комплект:4

Примечание:GB3452.1-92 10.6X1.8

№ на схеме:30

Каталожный номер:05C0148

Комплект:3

Примечание:

№ на схеме:31

Наименование:VALVE GP-PILOT

Каталожный номер:12C0019

Комплект:1

Примечание:XDF6

№ на схеме:32

Наименование:ROD ASSEMBLY

Каталожный номер:23C0037

Комплект:1

Примечание:

№ на схеме:33

Наименование:PILOT FILTER LINES

Каталожный номер:05C0278

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:05C0154

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:06C0090

Комплект:1

Примечание:ZL50G.10A.5

№ на схеме:36

Каталожный номер:31C0031

Комплект:3

Примечание:ZL50E.10.23

№ на схеме:37

Каталожный номер:30C0028

Комплект:1

Примечание:ZL50E.10.31

№ на схеме:38

Каталожный номер:30C0007

Комплект:1

Примечание:ZL50G.10A.10

№ на схеме:39

Каталожный номер:33C0001

Комплект:1

Примечание:ZL50G.10.8

№ на схеме:40

Наименование:CLAMP PLATE

Каталожный номер:72A0041

Комплект:5

Примечание:ZL50C.10.21-1

№ на схеме:41

Каталожный номер:00B0025

Комплект:20

Примечание:GB5783-86 M14X35-8.8-Zn.D

№ на схеме:42

Наименование:LOCK WASHER

Каталожный номер:06B0013

Комплект:20

Примечание:GB93-87 14

№ на схеме:43

Каталожный номер:12B0302

Комплект:5

Примечание:GB3452.1-92 46.2X3.55

№ на схеме:44

Каталожный номер:10D0158

Комплект:1

Примечание:ZL50G.10.9

№ на схеме:45

Каталожный номер:06C0091

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:01B0158

Комплект:4

Примечание:GB5782-86 M10X100-8.8-Zn.D

№ на схеме:47

Каталожный номер:72A0090

Комплект:1

Примечание:ZL50G.10-1

№ на схеме:48

Наименование:GEAR PUMP

Каталожный номер:11C0015

Комплект:1

Примечание:P7600-F140L

№ на схеме:49

Наименование:SEALING WASHER

Каталожный номер:80A0010

Комплект:1

Примечание:BB70A-2

№ на схеме:50

Каталожный номер:32C0025

Комплект:1

Примечание:ZL50E.10.16.1

№ на схеме:51

Каталожный номер:12B0291

Комплект:1

Примечание:GB1235-76 22X2.4

№ на схеме:52

Наименование:HOSE GROUP

Каталожный номер:10D0159

Комплект:1

Примечание:ZL50G.10.10

№ на схеме:53

Каталожный номер:12B0024

Комплект:1

Примечание:GB3452.1-92 60X3.55

№ на схеме:54

Каталожный номер:01B0160

Комплект:4

Примечание:GB5782-86 M12X100-8.8-Zn.D

№ на схеме:55

Наименование:SHELL RING

Каталожный номер:15B0069

Комплект:2

Примечание:ZBT32005.1-88 80

№ на схеме:56

Каталожный номер:30A0033

Комплект:1

Примечание:ZL50G.10-2

№ на схеме:57

Наименование:OIL TANK

Каталожный номер:21C0090

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:00B0014

Комплект:6

Примечание:GB5783-86 M16X40-8.8-Zn.D

№ на схеме:59

Наименование:LOCK WASHER

Каталожный номер:06B0015

Комплект:6

Примечание:GB93-87 16

№ на схеме:60

Каталожный номер:06B0012

Комплект:6

Примечание:GB97.1-85 16-140HV-Zn.D

№ на схеме:61

Наименование:PLUG

Каталожный номер:05A0044

Комплект:1

Примечание:ZL50G.10-6

№ на схеме:62

Каталожный номер:33C0023

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:12B0370

Комплект:2

Примечание:GB3452.1-92 15X1.8

№ на схеме:64

Каталожный номер:31C0022

Комплект:1

Примечание:ZL50G.9.11

№ на схеме:65

Наименование:VALVE

Каталожный номер:12C0037

Комплект:1

Примечание:ZHF

№ на схеме:66

Каталожный номер:00B0011

Комплект:4

Примечание:GB5783-86 M12X25-8.8-Zn.D

№ на схеме:67

Каталожный номер:06C0192

Комплект:1

Примечание:ZL50G.10A.14

№ на схеме:68

Каталожный номер:07C0046

Комплект:1

Примечание:ZL50G.10A.9

№ на схеме:69

Каталожный номер:07C0044

Комплект:1

Примечание:ZL50G.10.25

№ на схеме:70

Каталожный номер:06C0088

Комплект:4

Примечание:ZL50G.10.24

№ на схеме:71

Каталожный номер:12B0292

Комплект:8

Примечание:GB3452.1-92 21.2X1.8

№ на схеме:72

Наименование:VALVE

Каталожный номер:12C0057

Комплект:1

Примечание:ZL50E.10.6

№ на схеме:73

Каталожный номер:10D0171

Комплект:1

Примечание:ZL50G.10A.7

№ на схеме:74

Каталожный номер:10D0172

Комплект:1

Примечание:ZL50G.10A.8

№ на схеме:75

Каталожный номер:00B0002

Комплект:16

Примечание:GB5783-86 M10X35-8.8-Zn.D

№ на схеме:76

Наименование:CLAMP PLATE

Каталожный номер:72A0035

Комплект:4

Примечание:ZL50C.10.9-1

№ на схеме:77

Каталожный номер:30C0015

Комплект:1

Примечание:ZL50E.10.21

№ на схеме:78

Каталожный номер:01B0122

Комплект:2

Примечание:GB5782-86 M12X160-8.8-Zn.D

№ на схеме:79

Наименование:JUNCTION PLATE

Каталожный номер:23A0107

Комплект:1

Примечание:ZL50C.10.3-1

№ на схеме:80

Каталожный номер:06B0001

Комплект:4

Примечание:GB97.1-85 10-140HV-Zn.D

№ на схеме:81

Наименование:AUTOMATIC RESET SYSTEM

Каталожный номер:00C0045

Комплект:1

Примечание:ZL50G.10.12

№ на схеме:82

Наименование:SEAL RING

Каталожный номер:35C0003

Комплект:4

Примечание:ZL50C.11.3

№ на схеме:83

Наименование:SEAL RING

Каталожный номер:35C0012

Комплект:4

Примечание:ZL50C.11.8 75X87X8

№ на схеме:84

Каталожный номер:01B0175

Комплект:1

Примечание:GB5782-86 M12X150-8.8-Zn.D

№ на схеме:85

Наименование:PIPE CLIP

Каталожный номер:09C0080

Комплект:1

Примечание:

№ на схеме:86

Наименование:PLATE

Каталожный номер:23A0388

Комплект:1

Примечание:ZL50G.10-3

№ на схеме:87

Каталожный номер:02B0020

Комплект:1

Примечание:JB/ZQ4321-86 42-Zn

№ на схеме:88

Наименование:NUT

Каталожный номер:03B0003

Комплект:2

Примечание:GB6170-86 M12-8-Zn.D

№ на схеме:89

Наименование:PLATE

Каталожный номер:50D0067

Комплект:1

Примечание:

№ на схеме:90

Каталожный номер:00B0018

Комплект:8

Примечание:GB5782-86 M10X70-8.8-Zn.D

№ на схеме:91

Наименование:PLUG

Каталожный номер:03B0093

Комплект:2

Примечание:

№ на схеме:92

Каталожный номер:12B0351

Комплект:3

Примечание:GB1235-76 16X2.4

№ на схеме:93

Каталожный номер:00A0256

Комплект:3

Примечание:

№ на схеме:94

Наименование:PLATE

Каталожный номер:23A1661

Комплект:1

Примечание:

№ на схеме:95

Наименование:VALVE

Каталожный номер:12C0045

Комплект:1

Примечание:1KWE5G-20-G24W-106

№ на схеме:96

Каталожный номер:05C0279

Комплект:1

Примечание:

№ на схеме:97
