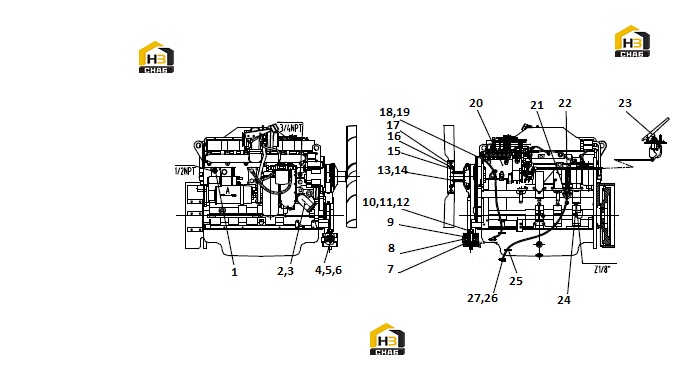

Система дизельного двигателя 00e0208 003

← Лампа сигнальная в сборе 46c1767 000 Фильтр топливный в сборе 40c0092 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOINT

Каталожный номер:00A1162

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:32A0251

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:09C0245

Комплект:2

Примечание:ф70-ф75

№ на схеме:4

Наименование:BOLT

Каталожный номер:01B0163

Комплект:2

Примечание:GB5782-86 M16X75-8.8-Zn.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:GB97.1-85 16-140HV-Zn.D

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0210

Комплект:2

Примечание:CB071619-3M16

№ на схеме:7

Наименование:RUBBER BLOCK

Каталожный номер:35C0039

Комплект:4

Примечание:ZL40BI.1.3.1

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:17A0987

Комплект:1

Примечание:

№ на схеме:9

Наименование:GLOVE

Каталожный номер:55A0247

Комплект:2

Примечание:ZL40BI.1.3-1

№ на схеме:10

Наименование:BOLT

Каталожный номер:01B0149

Комплект:2

Примечание:GB5782-86 M24X130-8.8-Zn.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0068

Комплект:2

Примечание:GB97.1-85 24-140HV-Zn.D

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B0141

Комплект:4

Примечание:GB5782-86 M10X110-8.8-Zn.D

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:GB93-87 10

№ на схеме:15

Наименование:FLANGE

Каталожный номер:53A0239

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:01B0401

Комплект:6

Примечание:GB5787-86 M8X25-10.9-Zn.D

№ на схеме:17

Наименование:FAN

Каталожный номер:50C0131

Комплект:1

Примечание:42599-TT-760 ф762

№ на схеме:18

Наименование:HOSE

Каталожный номер:06C0219

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:09C0232

Комплект:1

Примечание:ф12-ф20

№ на схеме:20

Наименование:ENGINEER

Каталожный номер:40C0276

Комплект:1

Примечание:6CTA8.3-C215

№ на схеме:21

Наименование:FUEL FILTER ASSEMBLY

Каталожный номер:40C0092

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT

Каталожный номер:00A0808

Комплект:1

Примечание:

№ на схеме:23

Наименование:ACCELERAT OR SYSTEM

Каталожный номер:23C0038

Комплект:1

Примечание:

№ на схеме:24

Наименование:JOINT

Каталожный номер:00A1021

Комплект:1

Примечание:

№ на схеме:25

Наименование:LOCKING CABLE TIES

Каталожный номер:37B0009

Комплект:2

Примечание:ZD150X3.5

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0002

Комплект:2

Примечание:ZL50C.1.7-3

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0117

Комплект:4

Примечание:JB982-77 14
