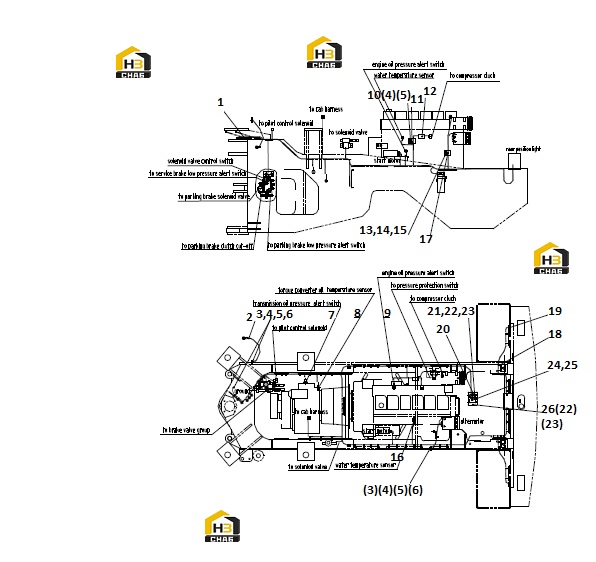

Проводка задней рамы 46c1744 001
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:06B0001
Комплект:5
Примечание:GB97.1-85 10-140HV-Zn.D
№ на схеме:7
Каталожный номер:30B0132
Комплект:1
Примечание:412 01 1 045(1.5MPa)
№ на схеме:8
Каталожный номер:30B0100
Комплект:1
Примечание:323 801 004 040D PRESSURE SWITCH
№ на схеме:9
Каталожный номер:30B0131
Комплект:1
Примечание:404 04 1 016(0.069MPa)
№ на схеме:10
Каталожный номер:00B0002
Комплект:1
Примечание:GB5783-86 M10X35-8.8-Zn.D
№ на схеме:21
Каталожный номер:00B0028
Комплект:5
Примечание:GB5783-86 M5X12-8.8-Zn.D
№ на схеме:23
Каталожный номер:06B0066
Комплект:11
Примечание:GB97.1-85 5-140HV-Zn.D
№ на схеме:26
Каталожный номер:00B0335
Комплект:6
Примечание:GB5783-86 M5X20-8.8-Zn.D
