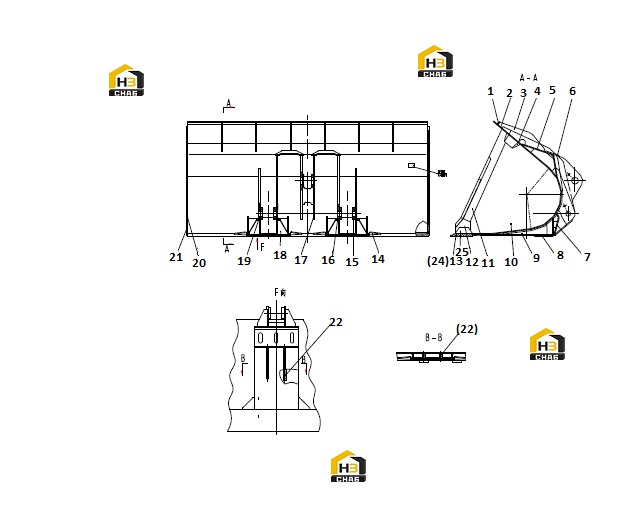

Пластины с комплектующими 22d0100 000

← Комплект пластин ковша 43c0099 000 Кабина в сборе 41e0165 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE

Каталожный номер:14A1404

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:23A1481

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:14A1405

Комплект:6

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:23A0002

Комплект:2

Примечание:ZL50C.11.1-4

№ на схеме:5

Наименование:SEAT

Каталожный номер:02D0547

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:14A0009

Комплект:2

Примечание:ZL50C.11.1-6

№ на схеме:7

Наименование:BASE

Каталожный номер:02D0469

Комплект:2

Примечание:

№ на схеме:8

Наименование:ANTI-ABRASION PLATE

Каталожный номер:16A0004

Комплект:2

Примечание:ZL50C.11.1-8

№ на схеме:9

Наименование:BASE

Каталожный номер:02D0549

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:13A0569

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:16A0972

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:16A0242

Комплект:1

Примечание:ZL50C.11.1B-11

№ на схеме:13

Наименование:PLATE

Каталожный номер:17A0527

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:14A0012

Комплект:4

Примечание:ZL50C.11.1-14

№ на схеме:15

Наименование:COLUMNED SPACE

Каталожный номер:51A0416

Комплект:4

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:16A0861

Комплект:2

Примечание:

№ на схеме:17

Наименование:BASE

Каталожный номер:02D0471

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLATE

Каталожный номер:14A0013

Комплект:4

Примечание:ZL50C.11.1-18

№ на схеме:19

Наименование:PLATE

Каталожный номер:16A0862

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:16A0976

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:16A0243

Комплект:1

Примечание:ZL50C.11.1B-21

№ на схеме:22

Наименование:PLATE

Каталожный номер:17A0089

Комплект:4

Примечание:ZL50G.11.1-5

№ на схеме:23

Наименование:PLATE

Каталожный номер:10A0019

Комплект:1

Примечание:ZL40B.8.1-17

№ на схеме:24

Наименование:PLATE

Каталожный номер:18A0511

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:23A0165

Комплект:2

Примечание:ZL40.11.2-1
