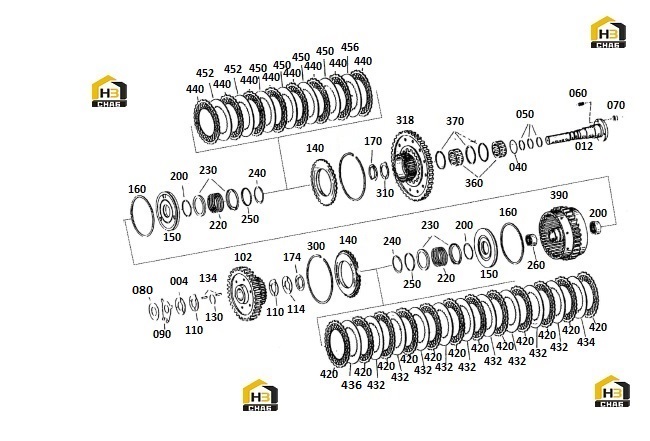

Передача заднего хода с комплектующими 4644 152

← Передача передняя с комплектующими 4644 151 Муфта сцепления передачи 4644 153 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:012

Наименование:AXLE

Каталожный номер:4644 352 062

Комплект:1

Примечание:

№ на схеме:040

Наименование:O-RING

Каталожный номер:0634 313 536

Комплект:1

Примечание:49X3 ZFN 744 FPM-70-10

№ на схеме:050

Наименование:PISTON RING

Каталожный номер:0734 401 106

Комплект:3

Примечание:

№ на схеме:060

Наименование:STUD

Каталожный номер:0636 610 014

Комплект:2

Примечание:M8X18 DIN 939 8.8

№ на схеме:070

Наименование:HEXAGON NUT

Каталожный номер:0637 006 018

Комплект:2

Примечание:M8 DIN 934 8

№ на схеме:080

Наименование:SHIM S=0.4

Каталожный номер:0730 003 501

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=0.6

Каталожный номер:0730 003 502

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=0.8

Каталожный номер:0730 003 503

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=1.0

Каталожный номер:0730 003 504

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=1.2

Каталожный номер:0730 003 505

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=1.4

Каталожный номер:0730 108 157

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=1.6

Каталожный номер:0730 108 158

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=2.2

Каталожный номер:0730 108 161

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=2.0

Каталожный номер:0730 108 160

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=2.4

Каталожный номер:0730.108 162

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=2.6

Каталожный номер:0730 108 163

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=2.8

Каталожный номер:0730 108 164

Комплект:1

Примечание:

№ на схеме:080

Наименование:SHIM S=1.8

Каталожный номер:0730 108 159

Комплект:1

Примечание:

№ на схеме:084

Наименование:THRUST WASHER

Каталожный номер:0730 150 759

Комплект:1

Примечание:

№ на схеме:090

Наименование:THRUST WASHER

Каталожный номер:4644 303 529

Комплект:1

Примечание:

№ на схеме:102

Наименование:SPUR GEAR

Каталожный номер:4644 308 625

Комплект:1

Примечание:Z=63

№ на схеме:110

Наименование:THRUST WASHER

Каталожный номер:4644 308 265

Комплект:2

Примечание:

№ на схеме:114

Наименование:THRUST WASHER

Каталожный номер:0730 150 773

Комплект:1

Примечание:

№ на схеме:134

Наименование:ROLLER SET

Каталожный номер:0750 119 100

Комплект:1

Примечание:

№ на схеме:138

Наименование:WASHER

Каталожный номер:4644 308 266

Комплект:1

Примечание:

№ на схеме:140

Наименование:END SHIM

Каталожный номер:4644 308 071

Комплект:1

Примечание:

№ на схеме:150

Наименование:PISTON

Каталожный номер:4644 351 070

Комплект:2

Примечание:

№ на схеме:160

Наименование:PROF. SEAL RING

Каталожный номер:0750 112 139

Комплект:2

Примечание:

№ на схеме:170

Наименование:THRUST PLAYE

Каталожный номер:4644 351 094

Комплект:1

Примечание:

№ на схеме:174

Наименование:THRUST PLAYE

Каталожный номер:4642 308 555

Комплект:1

Примечание:

№ на схеме:200

Наименование:PROF. SEAL RING

Каталожный номер:0750 112 140

Комплект:2

Примечание:

№ на схеме:220

Наименование:COMPR.SPRING

Каталожный номер:0732 041 183

Комплект:2

Примечание:

№ на схеме:230

Наименование:GUIDE RING

Каталожный номер:4642 308 083

Комплект:4

Примечание:

№ на схеме:240

Наименование:V-RING

Каталожный номер:0630 531 346

Комплект:2

Примечание:AV 55

№ на схеме:250

Наименование:GUIDE RING

Каталожный номер:4642 308 084

Комплект:2

Примечание:

№ на схеме:260

Наименование:NEEDLE SLEEVE

Каталожный номер:0635 303 203

Комплект:1

Примечание:

№ на схеме:270

Наименование:SNAP RING

Каталожный номер:0730 513 610

Комплект:1

Примечание:

№ на схеме:280

Наименование:NEEDLE SLEEVE

Каталожный номер:0635 303 205

Комплект:1

Примечание:

№ на схеме:290

Наименование:SNAP RING

Каталожный номер:0730 513 611

Комплект:1

Примечание:

№ на схеме:300

Наименование:SNAP RING A=2.10

Каталожный номер:0730 513 457

Комплект:2

Примечание:

№ на схеме:300

Наименование:SNAP RING A=2.20

Каталожный номер:0730 513 459

Комплект:2

Примечание:

№ на схеме:300

Наименование:SNAP RING A=2.40

Каталожный номер:0730 513 436

Комплект:2

Примечание:

№ на схеме:300

Наименование:SNAP RING A=2.30

Каталожный номер:0730 513 434

Комплект:2

Примечание:

№ на схеме:300

Наименование:SNAP RING A=2.50

Каталожный номер:0730 513 181

Комплект:2

Примечание:

№ на схеме:310

Наименование:THRUST WASHER

Каталожный номер:0730 513 779

Комплект:1

Примечание:

№ на схеме:318

Наименование:SPUR GEAR

Каталожный номер:4644 252 089

Комплект:1

Примечание:Z=56/22

№ на схеме:360

Наименование:ROLLER CAGE

Каталожный номер:0750 115 211

Комплект:1

Примечание:

№ на схеме:370

Наименование:ANGLE RING

Каталожный номер:0501 308 830

Комплект:3

Примечание:

№ на схеме:390

Наименование:DISC CARRIER

Каталожный номер:4644 252 087

Комплект:1

Примечание:

№ на схеме:420

Наименование:O.CLUTCH DISC

Каталожный номер:0501 309 330

Комплект:12

Примечание:

№ на схеме:432

Наименование:I.CLUTCH DISC

Каталожный номер:4644 308 329

Комплект:9

Примечание:S=2.0

№ на схеме:434

Наименование:I.CLUTCH DISC

Каталожный номер:4644 308 330

Комплект:1

Примечание:S=2.5

№ на схеме:436

Наименование:I.CLUTCH DISC S=2.5

Каталожный номер:4644 308 330

Комплект:1

Примечание:

№ на схеме:436

Наименование:I.CLUTCH DISC S=2.0

Каталожный номер:4644 308 329

Комплект:1

Примечание:

№ на схеме:440

Наименование:O.CLUTCH DISC

Каталожный номер:0501 309 330

Комплект:8

Примечание:

№ на схеме:450

Наименование:I.CLUTCH DISC

Каталожный номер:4644 308 329

Комплект:4

Примечание:S=2.0

№ на схеме:452

Наименование:I.CLUTCH DISC

Каталожный номер:4644 308 330

Комплект:2

Примечание:S=2.5

№ на схеме:454

Наименование:I.CLUTCH DISC S=2.5

Каталожный номер:4644 308 330

Комплект:1

Примечание:

№ на схеме:454

Наименование:I.CLUTCH DISC S=2.0

Каталожный номер:4644 308 329

Комплект:1

Примечание:
