Механизм подъемный 24c0034 001

Механизм подъемный 24c0034 001

← Капот в сборе 44e0187 000 Батарея и проводка 46c1745 000 →

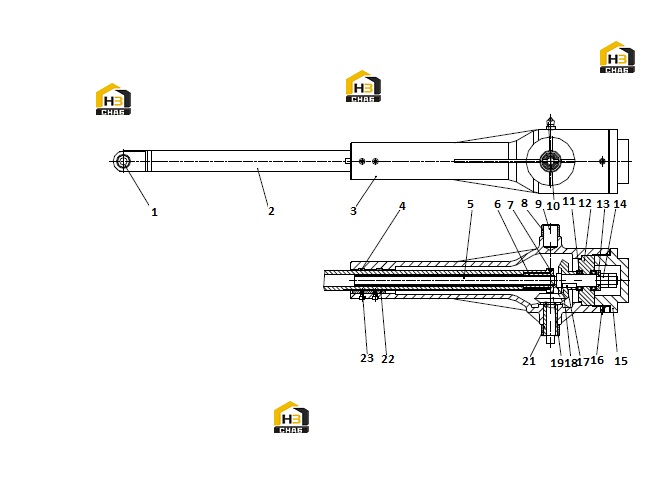

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BEARING
Каталожный номер:25B0010
Комплект:1
Примечание:GB/T9163-2001 GE10E 10X19X9
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:16D0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOUSING
Каталожный номер:70A0035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:RING
Каталожный номер:80A0094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:ROD
Каталожный номер:62A0030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:55A0293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:04B0165
Комплект:1
Примечание:GB78-85 M6X5-33H-Zn.D
0 ₽
шт
№ на схеме:8
Наименование:BUSHING
Каталожный номер:55A0294
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SHAFT
Каталожный номер:61A0116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CUP
Каталожный номер:10B0051
Комплект:1
Примечание:GB1153-89 45 M10X1
0 ₽
шт
№ на схеме:11
Наименование:BALL BEARING
Каталожный номер:26B0003
Комплект:2
Примечание:GB/T301-1995 8102 15X28X9
0 ₽
шт
№ на схеме:12
Наименование:BEARING BUSHING
Каталожный номер:55A0295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PAD
Каталожный номер:56A0101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NUT
Каталожный номер:03B0003
Комплект:2
Примечание:GB6170-86 M12-8-Zn.D
0 ₽
шт
№ на схеме:15
Наименование:END CAP
Каталожный номер:53A0125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SCERW
Каталожный номер:04B0166
Комплект:1
Примечание:GB78-85 M6X10-33H-Zn.D
0 ₽
шт
№ на схеме:17
Наименование:Ordinary flat key
Каталожный номер:09B0020
Комплект:1
Примечание:GB1096-79 5X18
0 ₽
шт
№ на схеме:18
Наименование:BEVEL GEAR
Каталожный номер:43A0017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BEVEL GEAR
Каталожный номер:43A0018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BUSHING
Каталожный номер:55A0296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Guide key
Каталожный номер:11A0217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:SCREW
Каталожный номер:04B0163
Комплект:2
Примечание:GB70-85 M4X8-8.8-Zn.D
0 ₽
шт
№ на схеме:24
Наименование:RETAINER
Каталожный номер:07B0061
Комплект:1
Примечание:GB893.1-86 19
