Ковш в сборе 32e0058 000

← Пластина ограничительная в сборе 32e0059 001 Груз балансировочный 45e0220 000 →

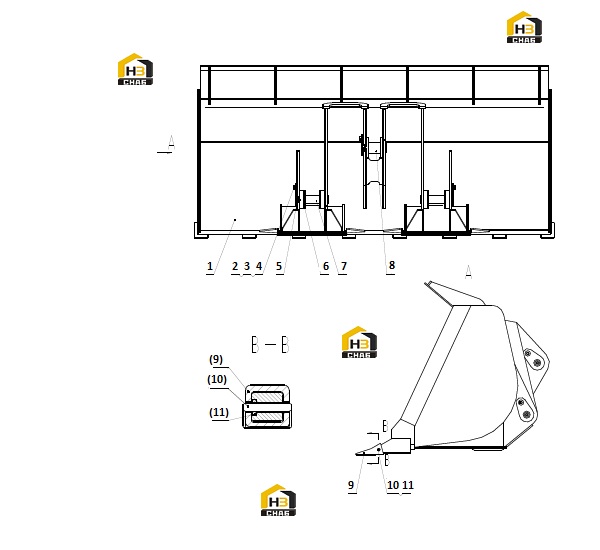

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUCKET

Каталожный номер:22D0010

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0055

Комплект:3

Примечание:GB5783-86 M20X40-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0019

Комплект:3

Примечание:GB93-87 20

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0016

Комплект:3

Примечание:GB97.1-85 20-140HV-ZN.D

№ на схеме:5

Наименование:FITTING

Каталожный номер:10B0014

Комплект:3

Примечание:GB1152-89 M10X1

№ на схеме:6

Наименование:GASKET

Каталожный номер:56A0003

Комплект:4

Примечание:ZL50C.11-10

№ на схеме:7

Наименование:PIN

Каталожный номер:11D0004

Комплект:2

Примечание:ZL50C.11.11

№ на схеме:8

Наименование:PIN

Каталожный номер:11D0001

Комплект:1

Примечание:

№ на схеме:9

Наименование:TIP

Каталожный номер:72A0005

Комплект:8

Примечание:ZL40B.11-4

№ на схеме:10

Наименование:PIN

Каталожный номер:60A0009

Комплект:8

Примечание:ZL40B.11-5

№ на схеме:11

Наименование:WASHER

Каталожный номер:76A0003

Комплект:8

Примечание:ZL40B.11-6
