Бак топливный 21c0033 001

← Система впускная и выпускная 00e0317 000 Система охлаждения 20c0101 003 →

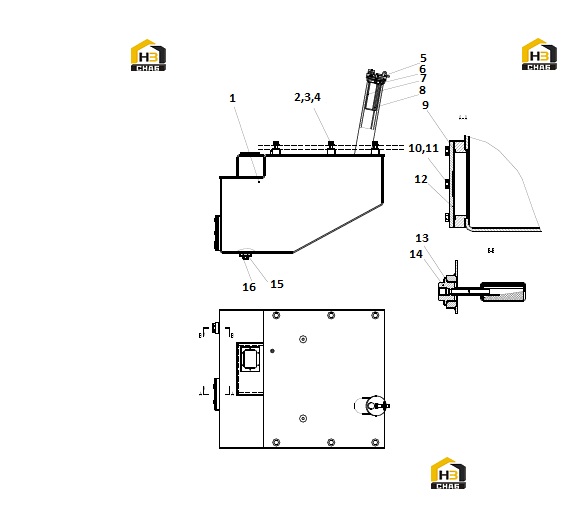

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANK

Каталожный номер:04D0173

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0045

Комплект:6

Примечание:GB5783-86 M16X50-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0015

Комплект:6

Примечание:GB93-87 16

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0012

Комплект:6

Примечание:GB97.1-85 16-140HV-ZN.D

№ на схеме:5

Наименование:CAP

Каталожный номер:16C0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING

Каталожный номер:07B0003

Комплект:1

Примечание:GB893.1-86 75

№ на схеме:7

Наименование:STRAINER

Каталожный номер:12D0072

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLUNGER

Каталожный номер:20A1010

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0238

Комплект:1

Примечание:GB3452.1-92 145X3.55

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:GB5783-86 M10X25-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:GB93-87 10

№ на схеме:12

Наименование:COVER

Каталожный номер:53A0140

Комплект:1

Примечание:ZL50CIII.10.3.4-1

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0239

Комплект:1

Примечание:GB1235-76 48X3.5

№ на схеме:14

Наименование:STRAINER

Каталожный номер:05D0012

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0381

Комплект:1

Примечание:GB1235-76 40X3.1

№ на схеме:16

Наименование:BOLT

Каталожный номер:03B0024

Комплект:1

Примечание:BF25-24
