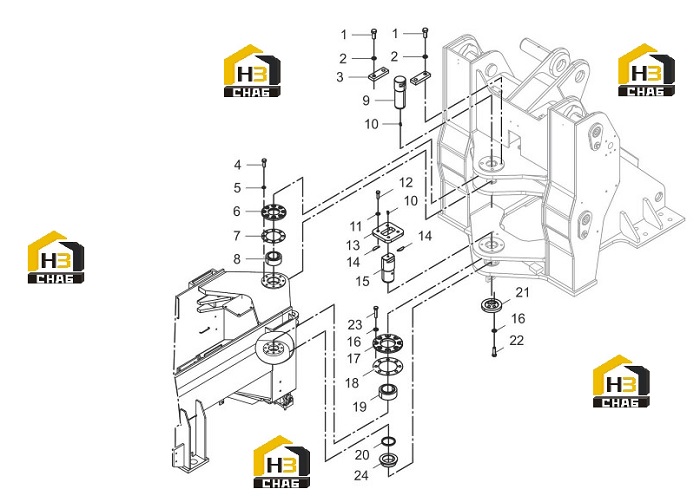

Узел шарнирный 30e0805_007_00

← Рама задняя 08y0273_000_00 Кабина в сборе 41y0300_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0234

Комплект:4

Примечание:M20×50-10.9-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0019

Комплект:4

Примечание:20

№ на схеме:3

Наименование:STOP PLATE

Каталожный номер:16A0012

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0095

Комплект:8

Примечание:M16×45-10.9-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0015

Комплект:8

Примечание:16

№ на схеме:6

Наименование:CAP

Каталожный номер:53A0012

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:57A0015

Комплект:1

Примечание:

№ на схеме:8

Наименование:KNUCKLE BEARING

Каталожный номер:25B0001

Комплект:1

Примечание:70×105×49

№ на схеме:9

Наименование:PIN

Каталожный номер:60A0014

Комплект:1

Примечание:

№ на схеме:10

Наименование:GREASE FITTING

Каталожный номер:10B0051

Комплект:2

Примечание:45°M10×1

№ на схеме:11

Наименование:HARD WASHER

Каталожный номер:06B0103

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0375

Комплект:4

Примечание:M14×45-10.9-ZN.D

№ на схеме:13

Наименование:STOP PLATE

Каталожный номер:16A7224

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:15

Наименование:LOWER PIN

Каталожный номер:60A2726

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0177

Комплект:8

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:53A1035

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:57A1078

Комплект:7

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:57A1079

Комплект:1

Примечание:

№ на схеме:19

Наименование:KNUCKLE BEARING

Каталожный номер:25B0091

Комплект:1

Примечание:GE80ES，80×120×55

№ на схеме:20

Наименование:SPACER SLEEVE

Каталожный номер:55A4478

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:53A1441

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M16×55-10.9-ZN.D

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0352

Комплект:8

Примечание:M16×70-10.9-ZN.D

№ на схеме:24

Наименование:BUSHING

Каталожный номер:55A4780

Комплект:1

Примечание:
