Узел рулевого механизма 47c2912_000_00

← Узел рулевого механизма 44c1124_000_00 Узел рулевого механизма 47c2912x0_000_00 →

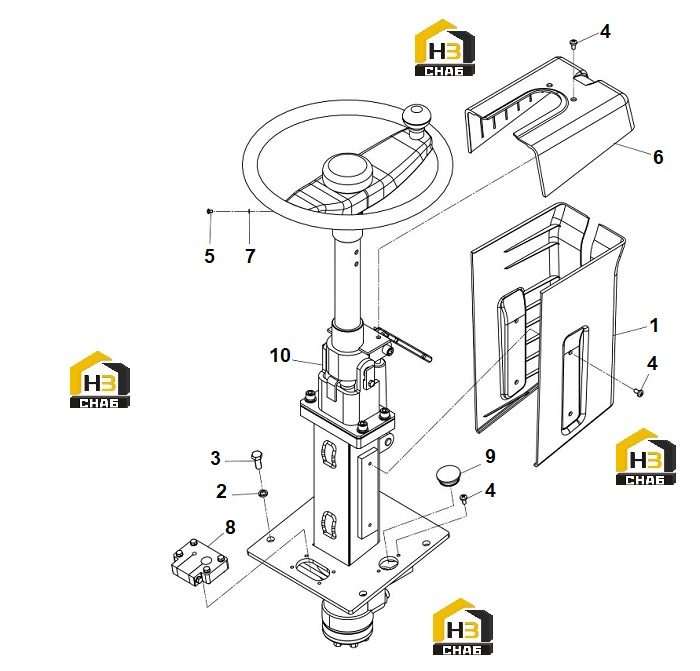

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:86A1712

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10×25-8.8-ZN.D

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0290

Комплект:8

Примечание:M6×12-4.8-ZN.D

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0340

Комплект:1

Примечание:M4×6-4.8-ZN.D

№ на схеме:6

Наименование:COVER

Каталожный номер:86A1710

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0022

Комплект:1

Примечание:4

№ на схеме:8

Наименование:BOOT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:STEERING COLUMN AS

Каталожный номер:-

Комплект:1

Примечание:
