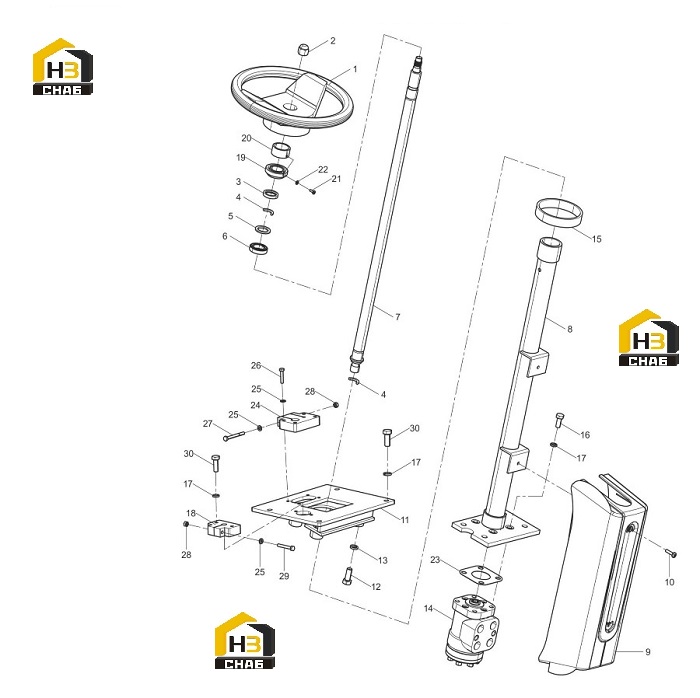

Узел рулевого механизма 44c1109_006_00

← Узел уплотнения гибкого вала 34c5350_000_00 Система гидравлическая рулевого управления 10e0241_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:OIL SEAL

Каталожный номер:SP121027

Комплект:1

Примечание:

№ на схеме:1

Наименование:STEERING WHEEL

Каталожный номер:35C0087

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTACT

Каталожный номер:00A0255

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:56A0106

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:76A0040

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:56A0105

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING

Каталожный номер:21B0012

Комплект:1

Примечание:25×42×9

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D1100

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D7533

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOOT

Каталожный номер:86A1709

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0005

Комплект:2

Примечание:M6×20-4.8-ZN.D

№ на схеме:11

Наименование:BASE

Каталожный номер:02D9329

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12×30-8.8-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:14

Наименование:METERING PUMP

Каталожный номер:44C0173

Комплект:1

Примечание:

№ на схеме:15

Наименование:RUBBER RING

Каталожный номер:83A0123

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10×25-8.8-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:18

Наименование:BOOT

Каталожный номер:83A1887

Комплект:1

Примечание:

№ на схеме:19

Наименование:INSULATING RING

Каталожный номер:80A0046

Комплект:1

Примечание:

№ на схеме:20

Наименование:RING

Каталожный номер:61A0061

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:04B0340

Комплект:1

Примечание:M4×6-4.8-ZN.D

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0097

Комплект:1

Примечание:4-200HV-ZN.D

№ на схеме:23

Наименование:PLATE

Каталожный номер:82A1111

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOOT

Каталожный номер:83A1888

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0024

Комплект:8

Примечание:6-140HV-ZN.D

№ на схеме:26

Наименование:BOLT

Каталожный номер:00B0169

Комплект:6

Примечание:M6×30-8.8-ZN.D

№ на схеме:27

Наименование:BOLT

Каталожный номер:01B0377

Комплект:1

Примечание:M6×60-8.8-ZN.D

№ на схеме:28

Наименование:NUT

Каталожный номер:03B0036

Комплект:2

Примечание:M6-8-ZN.D

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0046

Комплект:1

Примечание:M6×45-8.8-ZN.D

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10×30-8.8-ZN.D
