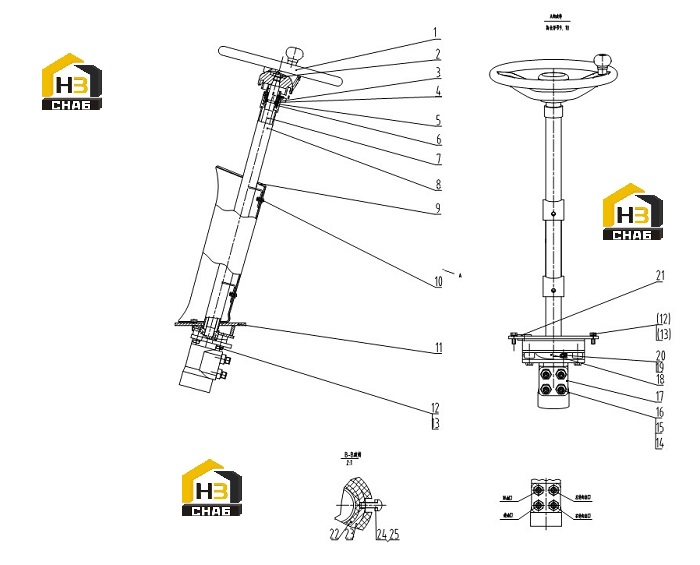

Узел рулевого механизма 44c0177_000_00

← Узел рулевого механизма 44c1063_001_00 Узел уплотнения гибкого вала 34c5350_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING WHEEL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTACT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:76A0040

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:56A0105

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING

Каталожный номер:21B0012

Комплект:1

Примечание:25×42×9

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D0175

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D1517

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOOT

Каталожный номер:86A1709

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:84A0525

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0294

Комплект:2

Примечание:M6×25-4.8-ZN.D

№ на схеме:11

Наименование:BASE

Каталожный номер:02D0798

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:M12×30-8.8-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:00A0381

Комплект:4

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B1016

Комплект:4

Примечание:17.3×2.2

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0285

Комплект:4

Примечание:10.6×1.8

№ на схеме:17

Наименование:METERING PUMP

Каталожный номер:44C0005

Комплект:1

Примечание:

№ на схеме:18

Наименование:RUBBER RING

Каталожный номер:83A0123

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10×25-8.8-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:21

Наименование:RUBBER RING

Каталожный номер:83A0060

Комплект:1

Примечание:

№ на схеме:22

Наименование:INSULATING RING

Каталожный номер:80A0046

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING

Каталожный номер:61A0061

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:04B0198

Комплект:1

Примечание:M4×12-4.8-ZN.D

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0097

Комплект:1

Примечание:4-200HV-ZN.D
