Трубопровод рулевого цилиндра 00c1931_001_00

Трубопровод рулевого цилиндра 00c1931_001_00

← Система гидравлическая рулевого управления 10e0214_001_00 Линия рулевого управления 00c1932_005_00 →

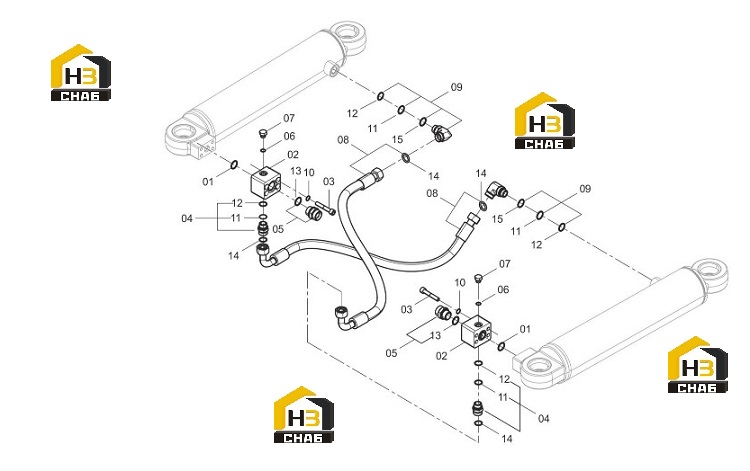

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-RING
Каталожный номер:12B0181
Комплект:2
Примечание:25×3.55
0 ₽
шт
№ на схеме:2
Наименование:FLANGE
Каталожный номер:04A1846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0156
Комплект:8
Примечание:M10×55-12.9-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:CONNECTOR
Каталожный номер:30C0254
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:30C0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:12B0351
Комплект:2
Примечание:16×2.4
0 ₽
шт
№ на схеме:7
Наименование:PLUG
Каталожный номер:03B0093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:06C7706
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:ELBOW
Каталожный номер:31C0176
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:10A5631
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12V0507
Комплект:4
Примечание:19.3×2.4
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12V0508
Комплект:2
Примечание:23.5×3
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0502
Комплект:4
Примечание:15×2.0
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0051
Комплект:2
Примечание:
