Трубопровод разгрузочного клапана 00c1934_006_00

← Трубопровод клапана усилителя потока 00c1933_004_00 Цилиндр рулевого управления 10c1575_002_00 →

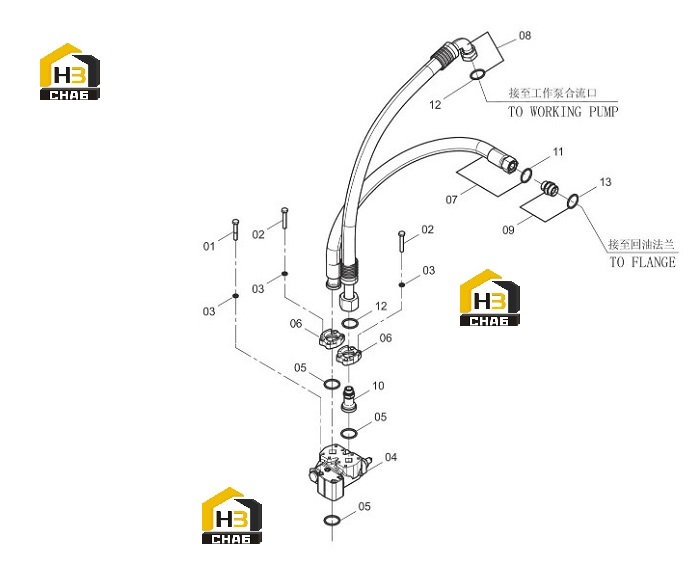

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:01B0028

Комплект:4

Примечание:M10×75-8.8-ZN.D

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0019

Комплект:8

Примечание:M10×30-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:4

Наименование:UNLOAD VALVE

Каталожный номер:12C2355

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0294

Комплект:2

Примечание:32.5×3.55

№ на схеме:6

Наименование:PLATE

Каталожный номер:72A0027

Комплект:2

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:07C3465

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C3468TS

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:30C0273

Комплект:1

Примечание:

№ на схеме:10

Наименование:FLANGED JOINT

Каталожный номер:00A4169

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0646

Комплект:1

Примечание:26.0×2.0

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0487

Комплект:2

Примечание:20.3×2.4

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0842

Комплект:1

Примечание:29.5×3.0
