Топливопровод 02c0911_000_00

← Коробка передач и гидротрансформатор 42c1014_001_00 Коробка передач и гидротрансформатор 42c0876_001_00 →

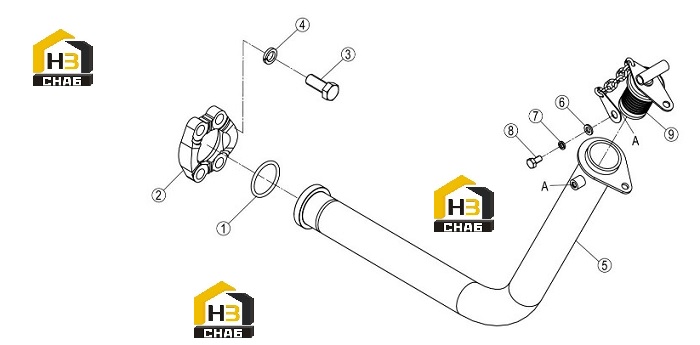

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0287

Комплект:1

Примечание:36.5×3.55

№ на схеме:2

Наименование:PLATE

Каталожный номер:72A0010

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12×30-8.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:5

Наименование:ELBOW

Каталожный номер:10D5803

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:6-140HV-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0003

Комплект:1

Примечание:6

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0021

Комплект:1

Примечание:M6×12-8.8-ZN.D

№ на схеме:9

Наименование:FILLER CAP

Каталожный номер:52C0101

Комплект:1

Примечание:
