Система джойстика 24c1057_001_00

Система джойстика 24c1057_001_00

← Бак гидравлический топливный 21c0553x9_003_00 Рычаг управления 54c0367_000_00 →

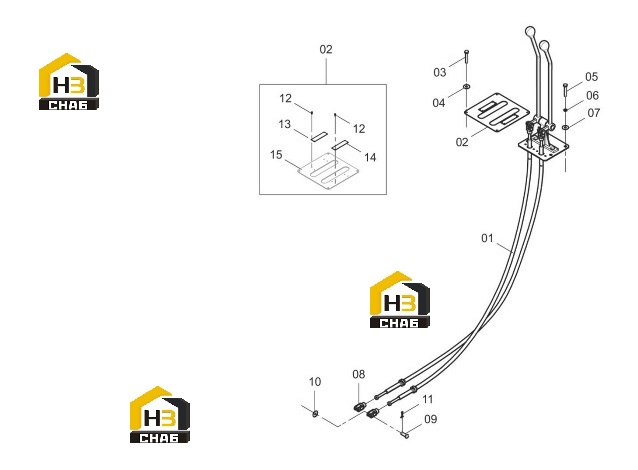

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONTROL LEVER
Каталожный номер:54C0367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:COVER
Каталожный номер:38C0343
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0010
Комплект:4
Примечание:M6×20-8.8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0024
Комплект:4
Примечание:6-140HV-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:FORK
Каталожный номер:73A0008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:08B0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0007
Комплект:2
Примечание:12-140HV
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:08B0080
Комплект:2
Примечание:4×20-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:RIVET
Каталожный номер:09B0002
Комплект:8
Примечание:2×5
0 ₽
шт
№ на схеме:13
Наименование:NAMEPLATE
Каталожный номер:74A0042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NAMEPLATE
Каталожный номер:74A0043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:COVER
Каталожный номер:-
Комплект:1
Примечание:
