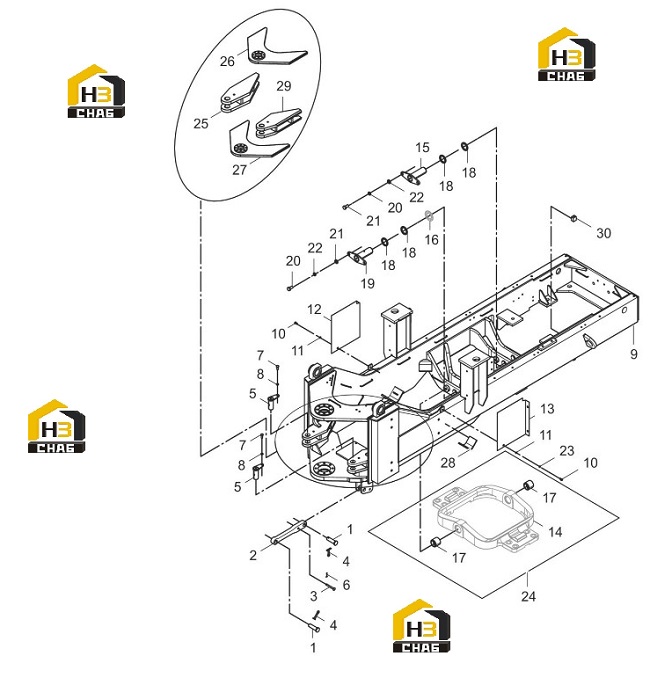

Рама задняя 08y0064_001_00

← Клапан тормозной 13c0941_000_00 Накладка регулировочная 34c0795_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:60A0016

Комплект:2

Примечание:

№ на схеме:2

Наименование:STEERING FRAME LOCK

Каталожный номер:64A0003

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:60A0051

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:08B0019

Комплект:2

Примечание:12×70-ZN.D

№ на схеме:5

Наименование:STEERING PIN

Каталожный номер:11D0007

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:08B0020

Комплект:1

Примечание:4×40-ZN.D

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0038

Комплект:2

Примечание:M14×30-8.8-ZN.D

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0013

Комплект:2

Примечание:14

№ на схеме:9

Наименование:REAR FRAME

Каталожный номер:30D1795

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:M10×20-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:12

Наименование:PLATE

Каталожный номер:10A9073

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:10A9072

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUBSIDIARY FRAME

Каталожный номер:72A0081X0

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:11D1112

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM GP

Каталожный номер:34C0795

Комплект:1

Примечание:

№ на схеме:17

Наименование:STEEL SLEEVE

Каталожный номер:55A0025

Комплект:2

Примечание:

№ на схеме:18

Наименование:SEAL

Каталожный номер:13B0005

Комплект:4

Примечание:W60×80×7

№ на схеме:19

Наименование:PIN

Каталожный номер:11D0009

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0055

Комплект:4

Примечание:M20×40-8.8-ZN.D

№ на схеме:21

Наименование:SHIM

Каталожный номер:56A0010

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0019

Комплект:4

Примечание:20

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:24

Наименование:SUBSIDIARY FRAME

Каталожный номер:72A0081

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRACKET-RH

Каталожный номер:02D4224

Комплект:1

Примечание:

№ на схеме:26

Наименование:HINGE

Каталожный номер:33D0541

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAT

Каталожный номер:33D0359

Комплект:1

Примечание:

№ на схеме:28

Наименование:SUPPORT

Каталожный номер:23A0091

Комплект:2

Примечание:

№ на схеме:29

Наименование:BRACKET-LH

Каталожный номер:02D4223

Комплект:1

Примечание:

№ на схеме:30

Наименование:BLOCK

Каталожный номер:15A0049

Комплект:1

Примечание:
