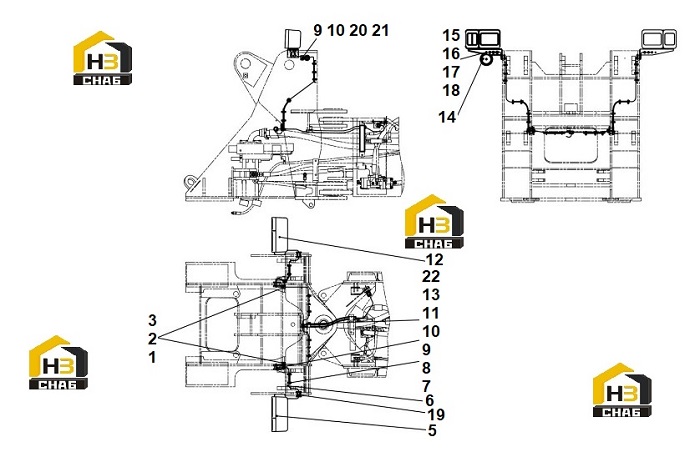

Проводка передней рамы 46c5864_005_00

← Проводка кабины 22y0370_000_00 Жгут проводов передней рамы 08c4625_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:M10×20-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:10-140HV-ZN.D

№ на схеме:3

Наименование:CLIP

Каталожный номер:20A1852

Комплект:4

Примечание:15

№ на схеме:5

Наименование:FRONT LIGHT-LH

Каталожный номер:46C0705

Комплект:1

Примечание:

№ на схеме:6

Наименование:HARNESS

Каталожный номер:08C7493

Комплект:1

Примечание:

№ на схеме:7

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:14

Примечание:

№ на схеме:8

Наименование:GROMMET

Каталожный номер:83A1386

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0003

Комплект:1

Примечание:6

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:6-140HV-ZN.D

№ на схеме:11

Наименование:CLIP

Каталожный номер:56A0183

Комплект:1

Примечание:

№ на схеме:12

Наименование:FRONT LIGHT-RH

Каталожный номер:46C0704

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0010

Комплект:1

Примечание:M6×20-8.8-ZN.D

№ на схеме:14

Наименование:HORN

Каталожный номер:38B0187

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0052

Комплект:1

Примечание:M8×22-8.8-ZN.D

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:M8-8-ZN.D

№ на схеме:19

Наименование:GROMMET

Каталожный номер:83A2097

Комплект:2

Примечание:

№ на схеме:20

Наименование:CLIP

Каталожный номер:09C0096

Комплект:2

Примечание:8

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:M6×16-8.8-ZN.D

№ на схеме:22

Наименование:CUSHION

Каталожный номер:17B0045

Комплект:1

Примечание:
