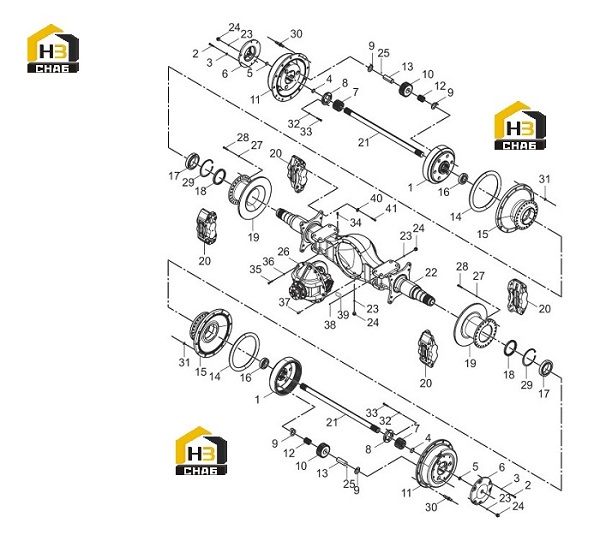

Ось задняя 01e0374_002_00

← Мост задний в сборе 01e0376_002_00 Корпус оси боковой 24d0152_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING GEAR

Каталожный номер:41A0001

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0017

Комплект:12

Примечание:M12×30-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:12

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:07B0013

Комплект:2

Примечание:58

№ на схеме:5

Наименование:SHAFT

Каталожный номер:61A0019

Комплект:2

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:53A0009

Комплект:2

Примечание:

№ на схеме:7

Наименование:SUN GEAR

Каталожный номер:41A0003

Комплект:2

Примечание:

№ на схеме:8

Наименование:ROUND NUT

Каталожный номер:03B1613

Комплект:2

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:20A2841

Комплект:12

Примечание:

№ на схеме:10

Наименование:PLANETARY GEAR

Каталожный номер:41A0002

Комплект:6

Примечание:

№ на схеме:11

Наименование:PLANETARY CARRIER

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:12

Наименование:ROLLING NEEDLE

Каталожный номер:20B0001

Комплект:168

Примечание:

№ на схеме:13

Наименование:PLANETARY GEAR SHAFT

Каталожный номер:60A0007

Комплект:6

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0206

Комплект:2

Примечание:475×7

№ на схеме:15

Наименование:HUB

Каталожный номер:70A0649

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0010

Комплект:2

Примечание:105×190×53X43

№ на схеме:17

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0152

Комплект:2

Примечание:120(R5~6)×180×38X29

№ на схеме:18

Наименование:OIL SEAL

Каталожный номер:13B0220

Комплект:2

Примечание:150×180×15

№ на схеме:19

Наименование:SLEEVE

Каталожный номер:70A0648

Комплект:2

Примечание:

№ на схеме:20

Наименование:CLAMP AS

Каталожный номер:41C0492P03

Комплект:4

Примечание:

№ на схеме:20

Наименование:CLAMP AS

Каталожный номер:41C0492P02

Комплект:4

Примечание:

№ на схеме:20

Наименование:CLAMP AS

Каталожный номер:41C0492P01

Комплект:4

Примечание:

№ на схеме:21

Наименование:HALF SHAFT

Каталожный номер:62A0413

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPINDLE

Каталожный номер:24D0152X0

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0055

Комплект:4

Примечание:27

№ на схеме:24

Наименование:PLUG

Каталожный номер:03B1580

Комплект:4

Примечание:

№ на схеме:25

Наименование:STEEL BALL

Каталожный номер:20B0026

Комплект:6

Примечание:9.525

№ на схеме:26

Наименование:REAR AXLE BEVEL GEAR

Каталожный номер:51C0061X1

Комплект:1

Примечание:

№ на схеме:27

Наименование:HARD WASHER

Каталожный номер:06B0214

Комплект:48

Примечание:14

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0375

Комплект:48

Примечание:M14×45-10.9-ZN.D

№ на схеме:29

Наименование:SNAP RING

Каталожный номер:76A0002

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:01B0181

Комплект:24

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:01B0181

Комплект:24

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0019

Комплект:24

Примечание:20

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0019

Комплект:24

Примечание:20

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:33

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:M10×25-8.8-ZN.D

№ на схеме:34

Наименование:BREATHER PLUG

Каталожный номер:03B0406

Комплект:1

Примечание:Z1/8-27

№ на схеме:35

Наименование:BOLT

Каталожный номер:00B0273

Комплект:14

Примечание:M14×40-8.8-ZN.D

№ на схеме:36

Наименование:WASHER

Каталожный номер:06B0013

Комплект:14

Примечание:14

№ на схеме:37

Наименование:DOWEL PIN

Каталожный номер:60A0011

Комплект:2

Примечание:

№ на схеме:38

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:2×5

№ на схеме:39

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:40

Наименование:HARD WASHER

Каталожный номер:06B0271

Комплект:16

Примечание:

№ на схеме:41

Наименование:BOLT

Каталожный номер:01B0321

Комплект:16

Примечание:M20×55-10.9-ZN.D
