Линия пилотного управления 00c4903_000_00

Линия пилотного управления 00c4903_000_00

← Система рабочая гидравлическая 11y0535_000_00 Узел установки контрольного клапана 12c5513_000_00 →

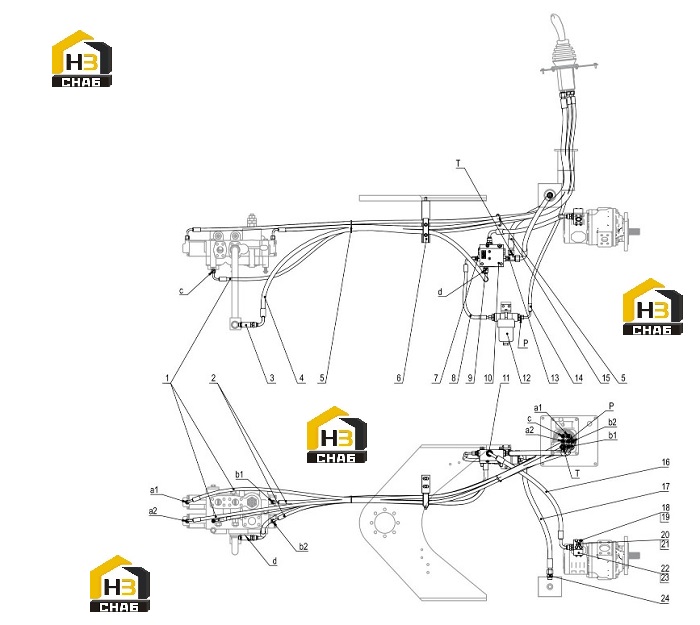

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE AS
Каталожный номер:05C4999
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE AS
Каталожный номер:05C5000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CHECK VALVE
Каталожный номер:12C0400
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CLAMP
Каталожный номер:09C1297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:30C0232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:05C5014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:30C0224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COMBINATION VALVE
Каталожный номер:12C0037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:30C0226
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PILOT OIL FILTER
Каталожный номер:53C0546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:32C0504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:05C5015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:06C9430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:66C0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:01B0268
Комплект:4
Примечание:M8×60-8.8-ZN.D
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:20
Наименование:PLUG
Каталожный номер:03B0093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING
Каталожный номер:12B0351
Комплект:1
Примечание:16×2.4
0 ₽
шт
№ на схеме:22
Наименование:FLANGE
Каталожный номер:04A1567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-RING
Каталожный номер:12B0181
Комплект:1
Примечание:25×3.55
0 ₽
шт
№ на схеме:24
Наименование:CONNECTOR
Каталожный номер:30C0199
Комплект:1
Примечание:
