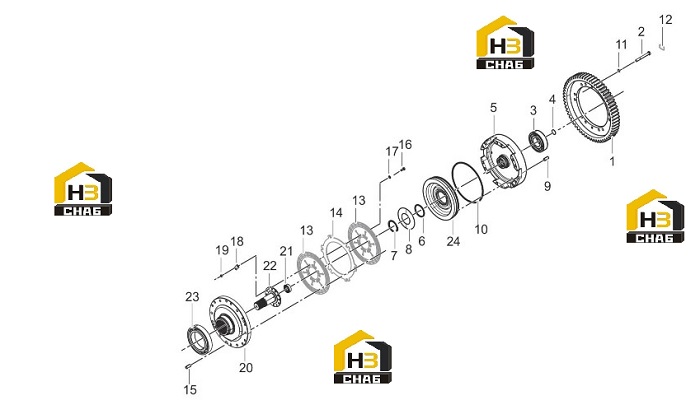

Комплектующие привода 42c0780_001_00

← Рама планетарная заднего хода 42c0094x1_000_00 Поршень задней передачи 42c0009_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR

Каталожный номер:41A0388

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:02B0002

Комплект:12

Примечание:M12×100-8.8-ZN.D

№ на схеме:3

Наименование:BALL BEARING

Каталожный номер:21B0006

Комплект:1

Примечание:55×120×29

№ на схеме:4

Наименование:SEAL RING

Каталожный номер:80A0020

Комплект:1

Примечание:

№ на схеме:5

Наименование:DIRECT DRIVE CLUTCH PISTON

Каталожный номер:39A0005

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL RING

Каталожный номер:80A0019

Комплект:1

Примечание:

№ на схеме:7

Наименование:SNAP RING

Каталожный номер:07B0010

Комплект:1

Примечание:65

№ на схеме:8

Наименование:DISK SPRING

Каталожный номер:75A0008

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:66A0475

Комплект:3

Примечание:

№ на схеме:10

Наименование:DIRECT DRIVE PISTON AS

Каталожный номер:42C0009

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:12

№ на схеме:12

Наименование:WIRE

Каталожный номер:-

Комплект:6

Примечание:Φ2×140

№ на схеме:13

Наименование:FRICTIONPLATE

Каталожный номер:37C0001P02

Комплект:2

Примечание:

№ на схеме:13

Наименование:FRICTIONPLATE

Каталожный номер:37C0001P01

Комплект:2

Примечание:

№ на схеме:14

Наименование:DRIVEN PLATE

Каталожный номер:56A0028

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:60A0046

Комплект:6

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0075

Комплект:12

Примечание:M8×20-8.8-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0005

Комплект:12

Примечание:8-200HV-ZN.D

№ на схеме:18

Наименование:FASTENER

Каталожный номер:10A0063

Комплект:6

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0021

Комплект:12

Примечание:M8-8-ZN.D

№ на схеме:20

Наименование:CARRIER PLATE

Каталожный номер:52A0017

Комплект:1

Примечание:

№ на схеме:21

Наименование:BALL BEARING

Каталожный номер:21B0009

Комплект:1

Примечание:20×47×14

№ на схеме:22

Наименование:SHAFT

Каталожный номер:62A0010

Комплект:1

Примечание:

№ на схеме:23

Наименование:BALL BEARING

Каталожный номер:21B0010

Комплект:1

Примечание:110×170×28

№ на схеме:24

Наименование:PISTON

Каталожный номер:50A0003

Комплект:1

Примечание:
