Комплектующие крышки 48c4009_000_00

← Капот двигателя 44y0319_000_00 Проводка кабины 22y0370_000_00 →

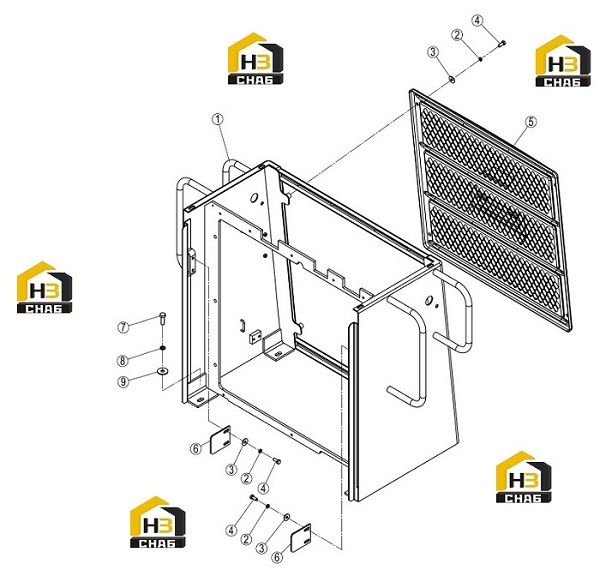

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:44D0593

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:10

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0030

Комплект:8

Примечание:10-200HV-ZN.D

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0012

Комплект:8

Примечание:M10×25-8.8-ZN.D

№ на схеме:5

Наименование:DOOR

Каталожный номер:44D0592

Комплект:1

Примечание:

№ на схеме:6

Наименование:LOCK PLATE

Каталожный номер:11A0320

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0273

Комплект:4

Примечание:M14×40-8.8-ZN.D

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0013

Комплект:4

Примечание:14

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0060

Комплект:4

Примечание:14-200HV-ZN.D
