Комплект для установки привода вентилятора sp139724_000_00

← Генератор sp139720_000_00 Узел фильтра sp139730_000_00 →

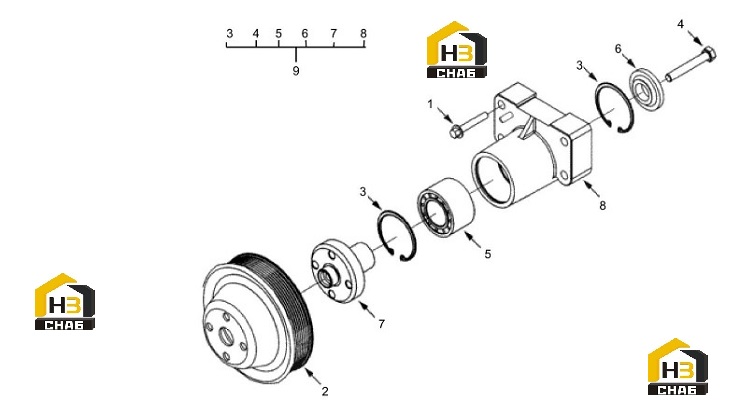

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:SP132139

Комплект:4

Примечание:

№ на схеме:2

Наименование:PULLEY

Каталожный номер:SP105548

Комплект:1

Примечание:

№ на схеме:3

Наименование:BACKUP RING

Каталожный номер:SP109341

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:SP109524

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:SP105148

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:SP109370

Комплект:1

Примечание:

№ на схеме:7

Наименование:"HUB

Каталожный номер:SP132340

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT FAN

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:FAN BRACKET

Каталожный номер:SP131799

Комплект:1

Примечание:
