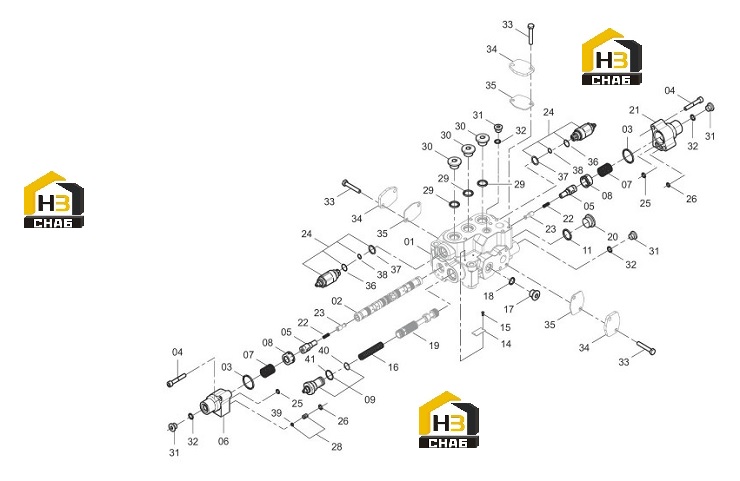

Клапан управляющий 12c1621_001_00

← Клапан 12c2730_001_00 Клапан предохранительный 12c2755_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP131961

Комплект:1

Примечание:

№ на схеме:1

Наименование:VALVE BODY

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:SNAP RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:39.4×3.1

№ на схеме:4

Наименование:SCREW

Каталожный номер:-

Комплект:4

Примечание:M10×50-10.9-ZN.D

№ на схеме:5

Наименование:PLUG

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPRING HOLDER

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:9

Наименование:SAFETY VALVE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:27.7×3.5

№ на схеме:14

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:RIVET

Каталожный номер:-

Комплект:2

Примечание:2×5

№ на схеме:16

Наименование:SPRING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:05A0592

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B1216

Комплект:1

Примечание:17.8×2.4

№ на схеме:19

Наименование:SPOOL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:23

Наименование:SPOOL

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:24

Наименование:SAFETY VALVE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:9.8×1.9

№ на схеме:26

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:Φ10.8*2.4

№ на схеме:28

Наименование:THROTTLE VALVE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:-

Комплект:3

Примечание:23.7×3.5

№ на схеме:30

Наименование:PLUG

Каталожный номер:-

Комплект:3

Примечание:G3/4

№ на схеме:31

Наименование:PLUG

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:-

Комплект:4

Примечание:13.8×2.4

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:M10×20-8.8-ZN.D

№ на схеме:34

Наименование:COVER

Каталожный номер:11A6218

Комплект:3

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:81A0262

Комплект:3

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:12B0197

Комплект:2

Примечание:26×2.4

№ на схеме:37

Наименование:O-RING

Каталожный номер:12B0355

Комплект:2

Примечание:23.6×3.55

№ на схеме:38

Наименование:O-RING

Каталожный номер:12B0371

Комплект:2

Примечание:14×1.8

№ на схеме:39

Наименование:O-RING

Каталожный номер:12B1215

Комплект:1

Примечание:6.8×1.9

№ на схеме:40

Наименование:O-RING

Каталожный номер:12B1217

Комплект:1

Примечание:20.8×2.4

№ на схеме:41

Наименование:O-RING

Каталожный номер:12B0013

Комплект:1

Примечание:28×3.55
