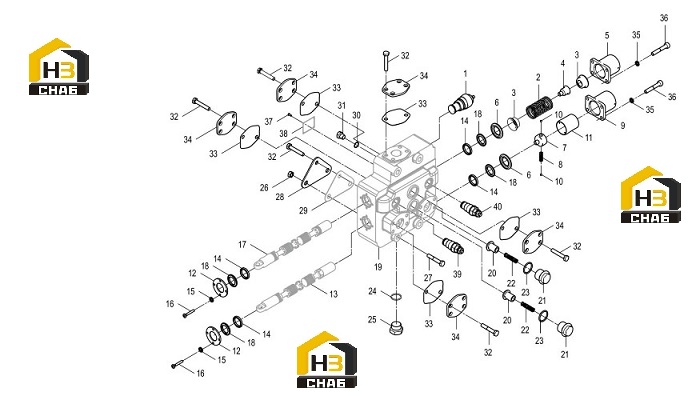

Клапан распределительный 12c2143_000_00

← Клапан распределительный в сборе 12c2719_001_00 Клапан предохранительный 12c2051_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP127220

Комплект:1

Примечание:

№ на схеме:1

Наименование:SAFETY VALVE

Каталожный номер:12C1512

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPRING

Каталожный номер:75A0695

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING HOLDER

Каталожный номер:53A0783

Комплект:2

Примечание:

№ на схеме:4

Наименование:GUIDE LINK

Каталожный номер:63A0362

Комплект:1

Примечание:

№ на схеме:5

Наименование:RETURN CAP

Каталожный номер:70A0549

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:53A0784

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPRING HOLDER

Каталожный номер:63A0481

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:75A0757

Комплект:1

Примечание:

№ на схеме:9

Наименование:RETURN CAP

Каталожный номер:70A0550

Комплект:1

Примечание:

№ на схеме:10

Наименование:STEEL BALL

Каталожный номер:20B0026

Комплект:2

Примечание:9.525

№ на схеме:11

Наименование:SLEEVE

Каталожный номер:55A3377

Комплект:1

Примечание:

№ на схеме:12

Наименование:CAP

Каталожный номер:53A1117

Комплект:2

Примечание:

№ на схеме:13

Наименование:VALVE STEM

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B2283

Комплект:4

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:80A0468

Комплект:4

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0017

Комплект:8

Примечание:5

№ на схеме:16

Наименование:SCREW

Каталожный номер:04B0221

Комплект:8

Примечание:M5×12-4.8-ZN.D

№ на схеме:17

Наименование:VALVE STEM

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:DUST RING

Каталожный номер:80A0467

Комплект:4

Примечание:

№ на схеме:19

Наименование:VALVE BODY

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:CHECK VALVE

Каталожный номер:65A0416

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:05A0721

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:75A0697

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:12B0299

Комплект:2

Примечание:36×3.1

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0144

Комплект:3

Примечание:32×3.1

№ на схеме:25

Наименование:PLUG

Каталожный номер:03B0081

Комплект:3

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:03B0437

Комплект:2

Примечание:M12

№ на схеме:27

Наименование:BOLT

Каталожный номер:01B0206

Комплект:2

Примечание:M12×130-8.8-ZN.D

№ на схеме:28

Наименование:COVER

Каталожный номер:13A5183

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:12B0351

Комплект:1

Примечание:16×2.4

№ на схеме:31

Наименование:PLUG

Каталожный номер:03B0080

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0056

Комплект:11

Примечание:M10×16-8.8-ZN.D

№ на схеме:33

Наименование:PLATE

Каталожный номер:82A0944

Комплект:5

Примечание:1MM

№ на схеме:34

Наименование:COVER

Каталожный номер:12A0029

Комплект:5

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:36

Наименование:SCREW

Каталожный номер:04B0078

Комплект:8

Примечание:M8×20-8.8-ZN.D

№ на схеме:37

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:2×5

№ на схеме:38

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Наименование:RELIEF VALVE

Каталожный номер:12C4914

Комплект:1

Примечание:

№ на схеме:39

Наименование:SAFETY VALVE

Каталожный номер:12C2146

Комплект:1

Примечание:

№ на схеме:40

Наименование:SAFETY VALVE

Каталожный номер:12C2147

Комплект:1

Примечание:

№ на схеме:40

Наименование:RELIEF VALVE

Каталожный номер:12C2051

Комплект:1

Примечание:
