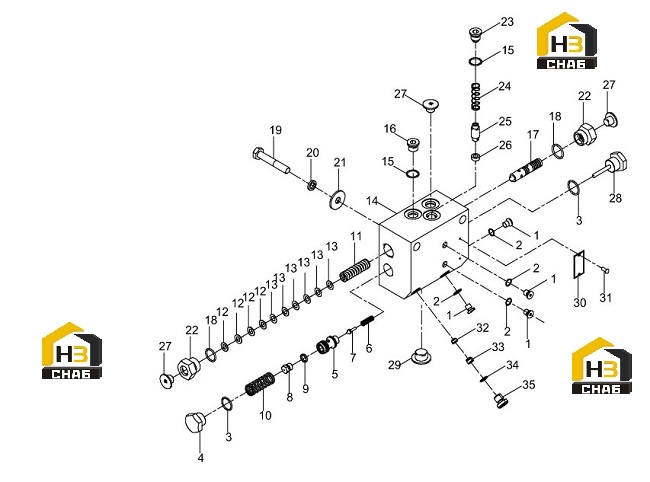

Клапан комбинированный 12c0037_007_00

← Линия пилотного управления 00c2628_002_00 Фильтр контрольный масляный 53c0546_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP130332

Комплект:1

Примечание:

№ на схеме:1

Наименование:PLUG

Каталожный номер:03B0066

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0046

Комплект:4

Примечание:9×1.9

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0291

Комплект:2

Примечание:22×2.4

№ на схеме:4

Наименование:PLUG

Каталожный номер:03B0068

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPOOL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:75A0025

Комплект:1

Примечание:

№ на схеме:7

Наименование:POPPET

Каталожный номер:65A0017

Комплект:1

Примечание:

№ на схеме:8

Наименование:VALVE SEAT

Каталожный номер:51A0053

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETURN SPRING

Каталожный номер:75A0024

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:75A0172

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:14

Наименование:VALVE BODY

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0351

Комплект:2

Примечание:16×2.4

№ на схеме:16

Наименование:PLUG

Каталожный номер:03B0064

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPOOL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B1615

Комплект:2

Примечание:19.3×2.2

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B0142

Комплект:2

Примечание:M12×90-8.8-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0008

Комплект:2

Примечание:12

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:12-140HV

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:00A4926

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:03B0344

Комплект:1

Примечание:

№ на схеме:24

Наименование:RETURN SPRING

Каталожный номер:75A0106

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPOOL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:VALVE SEAT

Каталожный номер:56A0142

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:03B0345

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:84A0127

Комплект:1

Примечание:

№ на схеме:30

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:RIVET

Каталожный номер:09B0002

Комплект:2

Примечание:2×5

№ на схеме:32

Наименование:ORIFICE

Каталожный номер:05A1060

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:12B0380

Комплект:1

Примечание:14×2.4

№ на схеме:35

Наименование:PLUG

Каталожный номер:05A0193

Комплект:1

Примечание:
