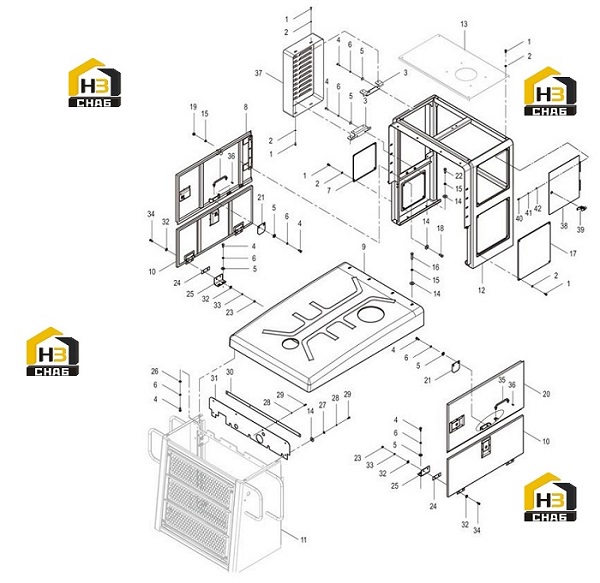

Капот двигателя 44y0096_001_00

← Крышка задняя 48c2767_000_00 Капот двигателя 44y0319_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0075

Комплект:16

Примечание:M8×20-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0005

Комплект:16

Примечание:8-200HV-ZN.D

№ на схеме:3

Наименование:PLATE

Каталожный номер:21A8270

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0012

Комплект:20

Примечание:M10×25-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0030

Комплект:16

Примечание:10-200HV-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0002

Комплект:20

Примечание:10

№ на схеме:7

Наименование:ACCESS DOOR

Каталожный номер:27A2029

Комплект:1

Примечание:

№ на схеме:8

Наименование:SIDE HOOD

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:TOP COVER

Каталожный номер:43D1352X0

Комплект:1

Примечание:

№ на схеме:10

Наименование:SIDE HOOD

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:48C2767

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:44D0304X0

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0059

Комплект:18

Примечание:12-200HV-ZN.D

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0008

Комплект:16

Примечание:12

№ на схеме:16

Наименование:BOLT

Каталожный номер:01B0036

Комплект:4

Примечание:M12×55-8.8-ZN.D

№ на схеме:17

Наименование:ACCESS DOOR

Каталожный номер:27A2026

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:M12×30-8.8-ZN.D

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0003

Комплект:8

Примечание:M12-8-ZN.D

№ на схеме:20

Наименование:SIDE HOOD

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOCK PLATE

Каталожный номер:11A0318

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:M12×35-8.8-ZN.D

№ на схеме:23

Наименование:NUT

Каталожный номер:03B0021

Комплект:8

Примечание:M8-8-ZN.D

№ на схеме:24

Наименование:PLATE

Каталожный номер:10A0080

Комплект:4

Примечание:

№ на схеме:25

Наименование:HINGE SEAT

Каталожный номер:22A6668

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0062

Комплект:6

Примечание:6-200HV-ZN.D

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0003

Комплект:6

Примечание:6

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0010

Комплект:6

Примечание:M6×20-8.8-ZN.D

№ на схеме:30

Наименование:PLATE

Каталожный номер:91A0239

Комплект:1

Примечание:

№ на схеме:31

Наименование:RUBBER PLATE

Каталожный номер:82A1654

Комплект:1

Примечание:

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0086

Комплект:16

Примечание:8-200HV-ZN.D

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:M8×25-8.8-ZN.D

№ на схеме:35

Наименование:FIXED LINK

Каталожный номер:16D0944

Комплект:2

Примечание:

№ на схеме:36

Наименование:COTTER PIN

Каталожный номер:08B0008

Комплект:2

Примечание:2×20-ZN.D

№ на схеме:37

Наименование:SHIELD

Каталожный номер:27A1487

Комплект:1

Примечание:

№ на схеме:39

Наименование:DOOR

Каталожный номер:42D2136

Комплект:1

Примечание:

№ на схеме:39

Наименование:BUCKLE

Каталожный номер:34C0457

Комплект:1

Примечание:NBS3013B

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0153

Комплект:4

Примечание:M5×16-8.8-ZN.D

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0017

Комплект:4

Примечание:5

№ на схеме:42

Наименование:WASHER

Каталожный номер:06B0066

Комплект:4

Примечание:5-200HV-ZN.D
