Бак топливный в сборе 00y0145x0_000_00

Бак топливный в сборе 00y0145x0_000_00

← Бак топливный в сборе 00y0145 001_00 Картридж фильтрующий 12d0273_000_00 →

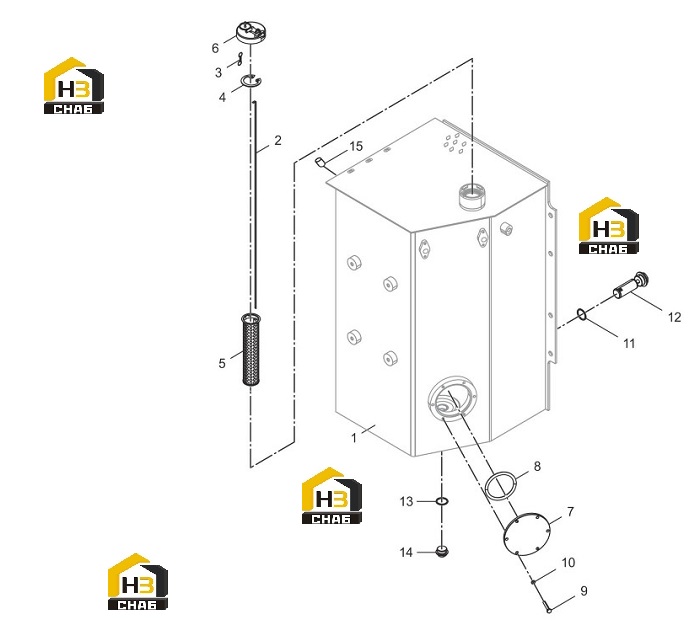

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FUEL TANK
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:DIPSTICK
Каталожный номер:20A0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CHAIN
Каталожный номер:54C0199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SNAP RING
Каталожный номер:07B0003
Комплект:1
Примечание:75
0 ₽
шт
№ на схеме:5
Наименование:STRAINER
Каталожный номер:12D0273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BREATHER CAP
Каталожный номер:16C0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:FLANGE COVER
Каталожный номер:53A0140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:12B0238
Комплект:1
Примечание:145×3.55
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0012
Комплект:6
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0347
Комплект:6
Примечание:10-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0239
Комплект:1
Примечание:48×3.5
0 ₽
шт
№ на схеме:12
Наименование:PLUG
Каталожный номер:12D0540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0381
Комплект:1
Примечание:40×3.1
0 ₽
шт
№ на схеме:14
Наименование:PLUG
Каталожный номер:03B0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:RUBBER PLUG
Каталожный номер:83A2148
Комплект:2
Примечание:
