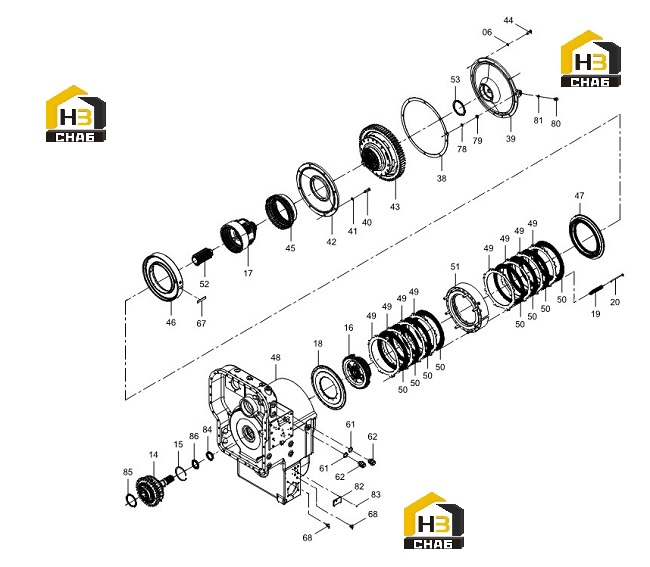

Коробка передач 42c0351(b) 000

← Группа прокладок 28c0089 003 Колесо зубчатое 52c0071 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:14

Наименование:OVERRUN CLUTCH

Каталожный номер:52C0215

Комплект:1

Примечание:

№ на схеме:14

Наименование:INPUT SHAFT

Каталожный номер:52C0139

Комплект:1

Примечание:

№ на схеме:14

Наименование:OVERRUN CLUTCH

Каталожный номер:52C0071

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07B0011

Комплект:1

Примечание:

№ на схеме:16

Наименование:REVERSE PLANET CARRIER

Каталожный номер:42C0094

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLANETARY CARRIER

Каталожный номер:42C0349

Комплект:1

Примечание:

№ на схеме:18

Наименование:REVERSE PISTON AS

Каталожный номер:42C0013

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:75A0009

Комплект:15

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:60A0036

Комплект:15

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:80A0098

Комплект:1

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:53A0171

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0121

Комплект:8

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0008

Комплект:16

Примечание:

№ на схеме:42

Наименование:COVER

Каталожный номер:53A0029

Комплект:1

Примечание:

№ на схеме:43

Наименование:DIRECT DRIVE GP

Каталожный номер:42C0096

Комплект:1

Примечание:

№ на схеме:44

Наименование:BOLT

Каталожный номер:00B0019

Комплект:8

Примечание:

№ на схеме:45

Наименование:RING GEAR

Каталожный номер:41A0013

Комплект:1

Примечание:

№ на схеме:46

Наименование:1ST SPEED CLUTCH PISTON AS

Каталожный номер:42C0011

Комплект:1

Примечание:

№ на схеме:47

Наименование:PISTON AS

Каталожный номер:42C0012

Комплект:1

Примечание:

№ на схеме:48

Наименование:HOUSING

Каталожный номер:52C0172

Комплект:1

Примечание:

№ на схеме:49

Наименование:DRIVEN DISK

Каталожный номер:56A0030

Комплект:8

Примечание:

№ на схеме:50

Наименование:DRIVE DISK

Каталожный номер:37C0002

Комплект:8

Примечание:

№ на схеме:51

Наименование:CARRIER AS

Каталожный номер:52C0005

Комплект:1

Примечание:

№ на схеме:52

Наименование:SUN GEAR

Каталожный номер:41A0009

Комплект:1

Примечание:

№ на схеме:53

Наименование:SHIM GP

Каталожный номер:28C0089

Комплект:1

Примечание:

№ на схеме:61

Наименование:CONNECTOR

Каталожный номер:03A0019

Комплект:2

Примечание:

№ на схеме:62

Наименование:O-RING

Каталожный номер:12B0144

Комплект:2

Примечание:

№ на схеме:67

Наименование:PLATE

Каталожный номер:10A0065

Комплект:1

Примечание:

№ на схеме:68

Наименование:PLUG

Каталожный номер:43B0006

Комплект:2

Примечание:

№ на схеме:78

Наименование:SPACER

Каталожный номер:55A0063

Комплект:1

Примечание:

№ на схеме:78

Наименование:COLLAR

Каталожный номер:56A1872

Комплект:1

Примечание:

№ на схеме:79

Наименование:O-RING

Каталожный номер:12B0040

Комплект:1

Примечание:

№ на схеме:79

Наименование:O-RING

Каталожный номер:12B0035

Комплект:1

Примечание:

№ на схеме:80

Наименование:PLUG

Каталожный номер:03B0080

Комплект:1

Примечание:

№ на схеме:81

Наименование:O-RING

Каталожный номер:12B0351

Комплект:1

Примечание:

№ на схеме:82

Наименование:NAMEPLATE

Каталожный номер:74A4381

Комплект:1

Примечание:

№ на схеме:83

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:84

Наименование:SPACER SLEEVE

Каталожный номер:55A0060

Комплект:1

Примечание:

№ на схеме:85

Наименование:WASHER

Каталожный номер:28C0102

Комплект:1

Примечание:

№ на схеме:86

Наименование:WASHER

Каталожный номер:28C0103

Комплект:1

Примечание:
