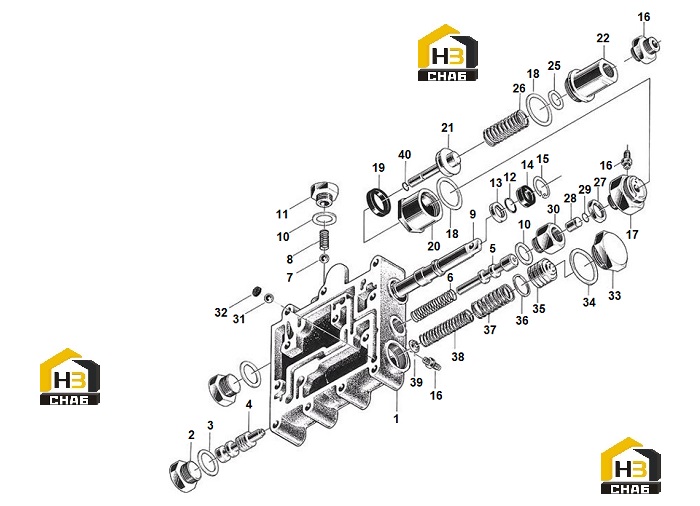

Клапан регулирующий переменной скорости 12c0001 000

← Насос с переменной скоростью вращения 11c0718 002 Коробка передач и гидротрансформатор 05e0168 003 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP103804

Комплект:1

Примечание:

№ на схеме:1

Наименование:VALVE BODY

Каталожный номер:70A0005

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:02B0001

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0379

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPOOL

Каталожный номер:65A0003

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLUTCH CUTOFF VALVE

Каталожный номер:65A0011

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:75A0016

Комплект:1

Примечание:

№ на схеме:7

Наименование:STEEL BALL

Каталожный номер:20B0012

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:75A0015

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPOOL

Каталожный номер:65A0012

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0353

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:0080053

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0040

Комплект:1

Примечание:

№ на схеме:13

Наименование:SLEEVE

Каталожный номер:55A0075

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:13B0130

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07B0016

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:00A0034

Комплект:3

Примечание:

№ на схеме:17

Наименование:VALVE SEAT

Каталожный номер:15C0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B0406

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:12B0381

Комплект:2

Примечание:

№ на схеме:20

Наименование:AIR VALVE BODY

Каталожный номер:78A0005

Комплект:1

Примечание:

№ на схеме:21

Наименование:AIR VALVE ROD

Каталожный номер:65A0013

Комплект:1

Примечание:

№ на схеме:22

Наименование:VALVE SEAT

Каталожный номер:78A0041

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:00A0619

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:56A0039

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPRING

Каталожный номер:75A0017

Комплект:1

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:03B0061

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:61A0042

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B0095

Комплект:1

Примечание:

№ на схеме:30

Наименование:CONNECTOR

Каталожный номер:00A0037

Комплект:1

Примечание:

№ на схеме:31

Наименование:STEEL BALL

Каталожный номер:20B0006

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLATE

Каталожный номер:56A0040

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:03B0024

Комплект:1

Примечание:

№ на схеме:35

Наименование:SLIDER

Каталожный номер:61A0043

Комплект:1

Примечание:

№ на схеме:36

Наименование:RING

Каталожный номер:56A0041

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPRING

Каталожный номер:75A0018

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPRING

Каталожный номер:75A0019

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPRING HOLDER

Каталожный номер:53A0038

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:12B0036

Комплект:1

Примечание:
