Группа прямого привода 42c0096 001

Группа прямого привода 42c0096 001

← Рама планетарного колеса 42c0349 001 Шайба регулировочная 28c0102 001 →

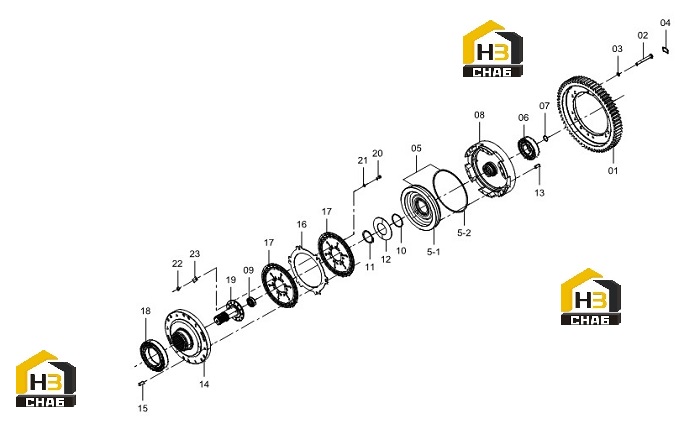

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:SHAFT GEAR
Каталожный номер:41A0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:BOLT
Каталожный номер:02B0002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0008
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:WIRE
Каталожный номер:77A0014
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5-2
Наименование:SEAL RING
Каталожный номер:80A0022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5-1
Наименование:PISTON
Каталожный номер:50A0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:DIRECT DRIVE PISTON AS
Каталожный номер:42C0009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:BALL BEARING
Каталожный номер:21B0006
Комплект:1
Примечание:6311
0 ₽
шт
№ на схеме:07
Наименование:SEAL RING
Каталожный номер:80A0020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:DIRECT DRIVE CLUTCH PISTON
Каталожный номер:39A0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BALL BEARING
Каталожный номер:21B0009
Комплект:1
Примечание:6204
0 ₽
шт
№ на схеме:10
Наименование:SEAL RING
Каталожный номер:80A0019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SNAP RING
Каталожный номер:07B0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:DISK SPRING
Каталожный номер:75A0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PIN
Каталожный номер:08B0018
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CARRIER PLATE
Каталожный номер:52A0017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:60A0046
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:DRIVEN PLATE
Каталожный номер:56A0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:FRICTION PLATE
Каталожный номер:37C0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BALL BEARING
Каталожный номер:21B0010
Комплект:1
Примечание:6022
0 ₽
шт
№ на схеме:19
Наименование:SHAFT
Каталожный номер:62A0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0075
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0005
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:NUT
Каталожный номер:03B0021
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:FASTENER
Каталожный номер:10A0063
Комплект:6
Примечание:
