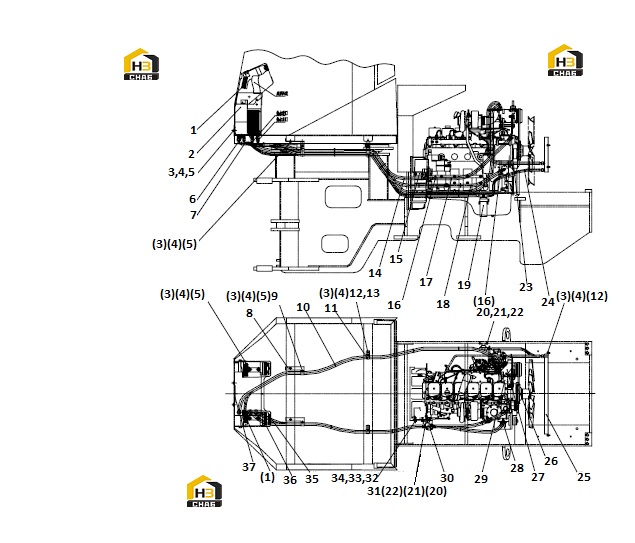

Система кондиционирования воздуха

← Крыло заднее левое Кронштейн воздушного компрессора в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LOUVER

Каталожный номер:86A0084

Комплект:4

Примечание:

№ на схеме:2

Наименование:EVAPORATOR ASSEMBLY

Каталожный номер:46C0645

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0075

Комплект:18

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:18

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0086

Комплект:12

Примечание:

№ на схеме:6

Наименование:HOSE

Каталожный номер:46C0817

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE

Каталожный номер:46C0823

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEND PLATE

Каталожный номер:20A3265

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:

№ на схеме:10

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:15

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:09C0126

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0005

Комплект:6

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:20A1612

Комплект:2

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:84A0240

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:21A3864

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0235

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:84A0259

Комплект:1

Примечание:

№ на схеме:18

Наименование:WATER PIPE

Каталожный номер:84A0241

Комплект:1

Примечание:

№ на схеме:19

Наименование:DRYER

Каталожный номер:46C0862

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:46C0816

Комплект:1

Примечание:

№ на схеме:24

Наименование:TUBE

Каталожный номер:46C0822

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONDENSER ASSEMBLY

Каталожный номер:46C0308

Комплект:1

Примечание:

№ на схеме:26

Наименование:BELT

Каталожный номер:84A0084

Комплект:1

Примечание:

№ на схеме:27

Наименование:COMPRESSOR

Каталожный номер:46C0110

Комплект:1

Примечание:

№ на схеме:28

Наименование:VALVE

Каталожный номер:46C0487

Комплект:1

Примечание:

№ на схеме:29

Наименование:COMPRESSOR BRACKET ASSEMBLY

Каталожный номер:46C1342

Комплект:1

Примечание:

№ на схеме:30

Наименование:ELECTRO VALVE

Каталожный номер:46C0646

Комплект:1

Примечание:

№ на схеме:31

Наименование:NUT

Каталожный номер:03B0036

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0031

Комплект:2

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0008

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:

№ на схеме:35

Наименование:A/C PANEL

Каталожный номер:46C2755

Комплект:1

Примечание:

№ на схеме:36

Наименование:LOUVER

Каталожный номер:86A0127

Комплект:2

Примечание:

№ на схеме:37

Наименование:FRESH AIR FILTER

Каталожный номер:46C0311

Комплект:1

Примечание:
