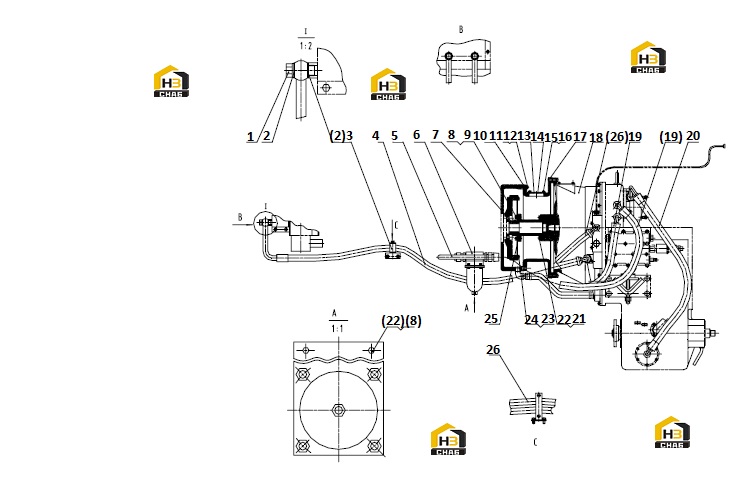

Система гидротрансформатора

← Клапан регулирующий Узел гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:00A0114

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0189

Комплект:4

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:09C0354

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:07C0558

Комплект:1

Примечание:

№ на схеме:5

Наименование:ELBOW

Каталожный номер:00C0001

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILTER

Каталожный номер:53C0085

Комплект:1

Примечание:

№ на схеме:7

Наименование:Transition set

Каталожный номер:55A1262

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0011

Комплект:14

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0176

Комплект:12

Примечание:

№ на схеме:10

Наименование:SEALING WASHER

Каталожный номер:81A0071

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0002

Комплект:12

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:11A0011

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:82A0004

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0007

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:17

Наименование:SIEEVE

Каталожный номер:55A1261

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONVERTER ASSEMBLY

Каталожный номер:52C0076

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:07C0185

Комплект:2

Примечание:

№ на схеме:20

Наименование:TUBE

Каталожный номер:00C0002

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:01B0142

Комплект:6

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0380

Комплект:8

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0181

Комплект:8

Примечание:

№ на схеме:25

Наименование:SPRING PLATE

Каталожный номер:10A1501

Комплект:3

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:07C0836

Комплект:1

Примечание:
