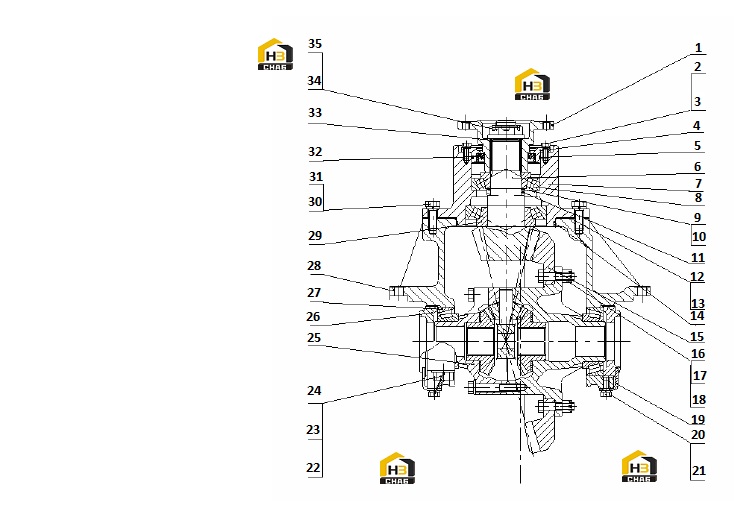

Привод главный с комплектующими

← Мост задний в сборе Вал приводной в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:04A0212

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:4

Наименование:SEAL RETAINER

Каталожный номер:53A0243

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0288

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPIRAL BEVEL PINION(LEFT)

Каталожный номер:43A0045

Комплект:1

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:71A0094

Комплект:1

Примечание:

№ на схеме:8

Наименование:TAPERED ROLLER BEARING

Каталожный номер:23B0044

Комплект:1

Примечание:31310

№ на схеме:9

Наименование:SHIM

Каталожный номер:57A0171

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:57A0172

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:55A0491

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:57A0173

Комплект:2

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:81A0074

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0375

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPIRAL BEVEL RING GEAR(RIGHT)

Каталожный номер:43A0046

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:01B0617

Комплект:16

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B0717

Комплект:16

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0176

Комплект:16

Примечание:

№ на схеме:19

Наименование:LOCK SHIM

Каталожный номер:21A0040

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:02B0012

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:02B0141

Комплект:4

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0271

Комплект:4

Примечание:

№ на схеме:24

Наименование:IRON WIRE

Каталожный номер:40B0006

Комплект:2

Примечание:

№ на схеме:25

Наименование:DIFFERENTIAL

Каталожный номер:41C0087

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:03B0429

Комплект:2

Примечание:

№ на схеме:27

Наименование:BEARING

Каталожный номер:23B0043

Комплект:2

Примечание:33113

№ на схеме:28

Наименование:CARRIER ASSEMBLY

Каталожный номер:51C0090

Комплект:1

Примечание:

№ на схеме:29

Наименование:ROLLER BEARING

Каталожный номер:23B0019

Комплект:1

Примечание:31312

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0025

Комплект:10

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0013

Комплект:10

Примечание:

№ на схеме:32

Наименование:OIL SEAL

Каталожный номер:13B0169

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:12B0105

Комплект:1

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:03B0050

Комплект:1

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:08B0032

Комплект:1

Примечание:
