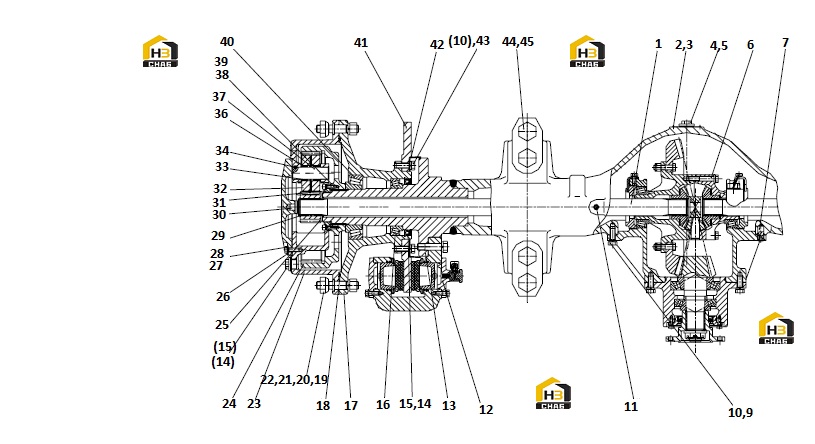

Мост передний в сборе

← Колпачок вентиляционный Зажим в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE SHAFT

Каталожный номер:62A0058

Комплект:2

Примечание:

№ на схеме:2

Наименование:NAME PLATE

Каталожный номер:74A1193

Комплект:1

Примечание:

№ на схеме:3

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:03B0212

Комплект:4

Примечание:

№ на схеме:5

Наименование:SEAL WASHER

Каталожный номер:06B0055

Комплект:4

Примечание:

№ на схеме:6

Наименование:PRIMARY REDUCTION

Каталожный номер:41C0086

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:60A0011

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0025

Комплект:12

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0013

Комплект:52

Примечание:

№ на схеме:11

Наименование:BREATHER

Каталожный номер:03B0406

Комплект:1

Примечание:

№ на схеме:12

Наименование:TORQUE PLATE ASSEMBLY

Каталожный номер:45C0004

Комплект:2

Примечание:

№ на схеме:13

Наименование:AXLE SUPPORTER

Каталожный номер:24D0021

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:13B0251

Комплект:2

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07B0066

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPERED ROLLER BEARING

Каталожный номер:23B0046

Комплект:2

Примечание:32020

№ на схеме:17

Наименование:WHEEL HUB

Каталожный номер:71A0090

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B0365

Комплект:2

Примечание:

№ на схеме:19

Наименование:RIM BOLT

Каталожный номер:01B0362

Комплект:20

Примечание:

№ на схеме:20

Наименование:RIM NUT

Каталожный номер:03B0201

Комплект:20

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0150

Комплект:20

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0019

Комплект:20

Примечание:

№ на схеме:23

Наименование:PLANNER CARRIER

Каталожный номер:70A0074

Комплект:2

Примечание:

№ на схеме:24

Наименование:RING GEAR

Каталожный номер:41A0076

Комплект:2

Примечание:

№ на схеме:25

Наименование:SUN GEAR

Каталожный номер:41A0077

Комплект:2

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:53A0244

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0019

Комплект:12

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:29

Наименование:RETAINER

Каталожный номер:07B0049

Комплект:2

Примечание:

№ на схеме:30

Наименование:SHAFT

Каталожный номер:61A0019

Комплект:2

Примечание:

№ на схеме:31

Наименование:ADJUSTING NUT

Каталожный номер:53A0250

Комплект:2

Примечание:

№ на схеме:32

Наименование:PLANETARY GEAR

Каталожный номер:41A0078

Комплект:6

Примечание:

№ на схеме:33

Наименование:NEEDLE ROLLER

Каталожный номер:20B0042

Комплект:168

Примечание:

№ на схеме:34

Наименование:STEEL BOLL

Каталожный номер:20B0037

Комплект:6

Примечание:

№ на схеме:36

Наименование:THRUST PLATE

Каталожный номер:20A2273

Комплект:12

Примечание:

№ на схеме:37

Наименование:PLANNER SHAFT

Каталожный номер:60A0288

Комплект:6

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:04B0049

Комплект:4

Примечание:

№ на схеме:39

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:40

Наименование:TAPERED ROLLER BEARING

Каталожный номер:23B0045

Комплект:2

Примечание:32219

№ на схеме:41

Наименование:BRAKE DISC

Каталожный номер:52A0038

Комплект:2

Примечание:

№ на схеме:42

Наименование:DUST COVER

Каталожный номер:27A0052

Комплект:2

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:00B0273

Комплект:40

Примечание:

№ на схеме:44

Наименование:MOUNTING BOLT

Каталожный номер:01B0211

Комплект:8

Примечание:

№ на схеме:45

Наименование:LOCK NUT

Каталожный номер:03B0195

Комплект:8

Примечание:
