Крыло переднее в сборе

Крыло переднее в сборе

← Педаль в сборе Лестница с комплектующими →

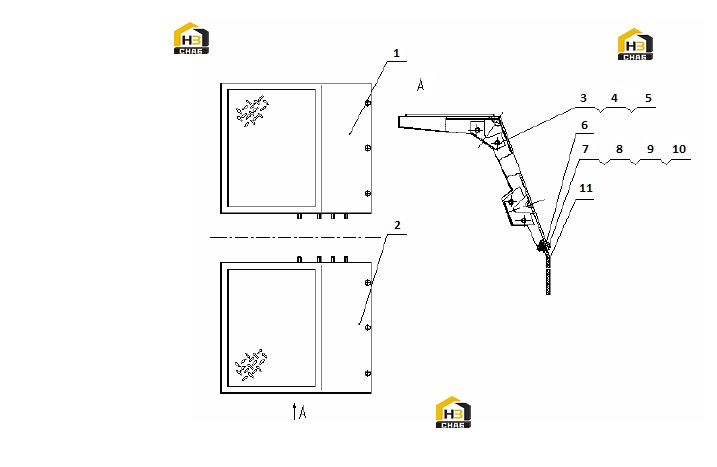

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLATE
Каталожный номер:40D0112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLATE
Каталожный номер:40D0113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0013
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0009
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:10A0690
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0085
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0006
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:03B0021
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:RUBBER PLATE
Каталожный номер:82A0141
Комплект:2
Примечание:
