Ковш в сборе

← Комплектующие передней рамы Ковш с комплектующими →

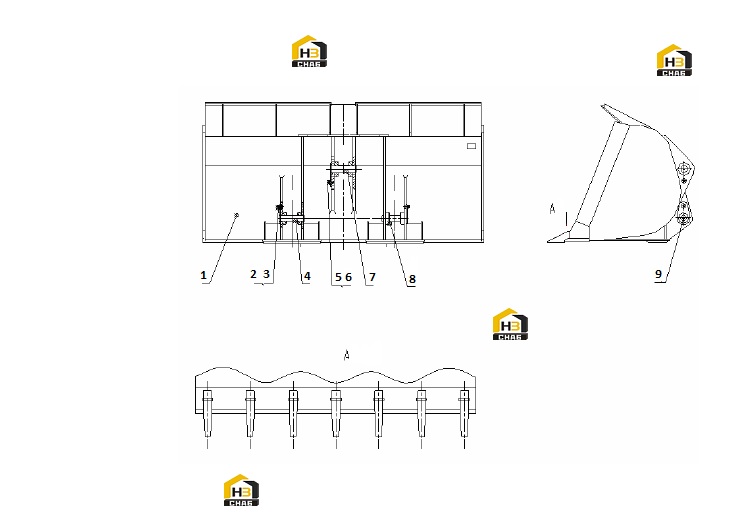

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUCKET

Каталожный номер:22D0054

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0093

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:11D0064

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0055

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0016

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:11D0065

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:56A0095

Комплект:4

Примечание:

№ на схеме:9

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:3

Примечание:
