Корпус коробки передач

Корпус коробки передач

← Насос с комплектующими Шестерня промежуточная →

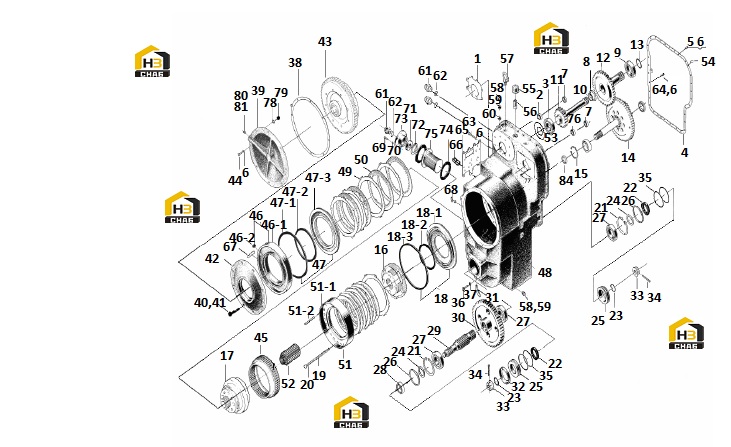

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:GASKET
Каталожный номер:80A0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BALL BEARING
Каталожный номер:21B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BALL BEARING
Каталожный номер:21B0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GASKET
Каталожный номер:80A0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0002
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0002
Комплект:56
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BEARING
Каталожный номер:21B0023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BALL BEARING
Каталожный номер:26B0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BALL BEARING
Каталожный номер:21B0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SEAR RING
Каталожный номер:80A0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:1ST.TURBINE DRIVING GEAR
Каталожный номер:40A0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SEC.TURBINE DRIVING GEAR
Каталожный номер:40A0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEAL RING
Каталожный номер:80A0016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLUTCH
Каталожный номер:52C0071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CICLET
Каталожный номер:07B0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:REVERSE RANGE PLANETARY CARRIER ASSEMBLY
Каталожный номер:42C0094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:LOW RANGE PLANETARY CARRIER ASSEMBLY
Каталожный номер:42C0092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18-3
Наименование:PISTON
Каталожный номер:50A0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18-2
Наименование:O-RING
Каталожный номер:80A0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18-1
Наименование:PISTON
Каталожный номер:50A0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:REVERSE PISTON
Каталожный номер:42C0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SPRING
Каталожный номер:75A0009
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:GUIDE PIN
Каталожный номер:60A0036
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:SNAP RING
Каталожный номер:07B0009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:OIL SEAL
Каталожный номер:13B0169
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-RING
Каталожный номер:12B0105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SPACER
Каталожный номер:55A0061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SEAL SEAT
Каталожный номер:71A0117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:1ST.TURBINE DRIVEN GEAR
Каталожный номер:56A0027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:BALL BEARING
Каталожный номер:21B0008
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:SPACER
Каталожный номер:55A1094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:OUTPUT SHAFT
Каталожный номер:62A0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:OUTPUT SHAFT GEAR
Каталожный номер:41A0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:DRAIN TUBE
Каталожный номер:01A0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:OIL RETAINER
Каталожный номер:53A0027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:NUT
Каталожный номер:03B0050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:PIN
Каталожный номер:08B0032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:O-RING
Каталожный номер:12B0034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:BOLT
Каталожный номер:00B0025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:WASHER
Каталожный номер:06B0013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:GASKET
Каталожный номер:80A0098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:END COVER
Каталожный номер:53A0171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:BOLT
Каталожный номер:00B0121
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:WASHER
Каталожный номер:06B0008
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:MEDIUM COVER
Каталожный номер:53A0029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:DIRECT DRIVE CLUTCH PISTON
Каталожный номер:42C0102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:BOLT
Каталожный номер:00B0019
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:LOW RANGE RING GEAR
Каталожный номер:41A0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46-2
Наименование:SEAL
Каталожный номер:80A0023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46-1
Наименование:CYLINDER
Каталожный номер:39A0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:LOW RANGE CYLINDER
Каталожный номер:42C0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47-3
Наименование:O-RING
Каталожный номер:80A0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47-2
Наименование:PISTON
Каталожный номер:50A0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47-1
Наименование:O-RING
Каталожный номер:80A0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:LOW RANGE PISTON
Каталожный номер:42C0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:TRANSMISSION HOSING
Каталожный номер:52C0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:REVERSE & LOW RANGE REACTION PLATE
Каталожный номер:56A0030
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:REVERSE & LOW GANGE REACTION PLATE ASSEM
Каталожный номер:37C0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:SPACER ASSEMBLY
Каталожный номер:52C0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51-1
Наименование:SPACER
Каталожный номер:55A0065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51-2
Наименование:PIN
Каталожный номер:60A0045
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:GEAR
Каталожный номер:41A0009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:ADJUSTING SHIM SET
Каталожный номер:28C0089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:PIN
Каталожный номер:60A0037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:BLEEDING COVER ASSEMBLY
Каталожный номер:42C0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:BLEEDING TUBE
Каталожный номер:10D0023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:SCREW
Каталожный номер:04B0087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:PLUG
Каталожный номер:05A0008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:O-RING
Каталожный номер:12B0379
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:CYLINDRICAL PLUG
Каталожный номер:60A0038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:CONNECTOR
Каталожный номер:03A0019
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:O-RING
Каталожный номер:12B0144
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:BOLT
Каталожный номер:00B0018
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:BOLT
Каталожный номер:01B0028
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:GASKET
Каталожный номер:82A0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:PIN
Каталожный номер:60A0040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:PLATE
Каталожный номер:10A0065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:BOLT
Каталожный номер:43B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:BOLT
Каталожный номер:00B0020
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:WASHER
Каталожный номер:06B0006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:MAGNET
Каталожный номер:43B0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:SNAP RING
Каталожный номер:07B0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:RETAINING PLATE
Каталожный номер:53A0030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:GASKET
Каталожный номер:56A0032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:STRAINER
Каталожный номер:53C0027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:BEARING
Каталожный номер:21B0013
Комплект:1
Примечание:6010
0 ₽
шт
№ на схеме:77
Наименование:SCREW
Каталожный номер:04B0022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:SPACER
Каталожный номер:55A0063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:O-RING
Каталожный номер:12B0035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:PLUG
Каталожный номер:03B0080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:O-RING
Каталожный номер:12B0351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:NAMEPLATE
Каталожный номер:74A1170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:RIVET
Каталожный номер:09B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:SPACER
Каталожный номер:55A0060
Комплект:1
Примечание:
