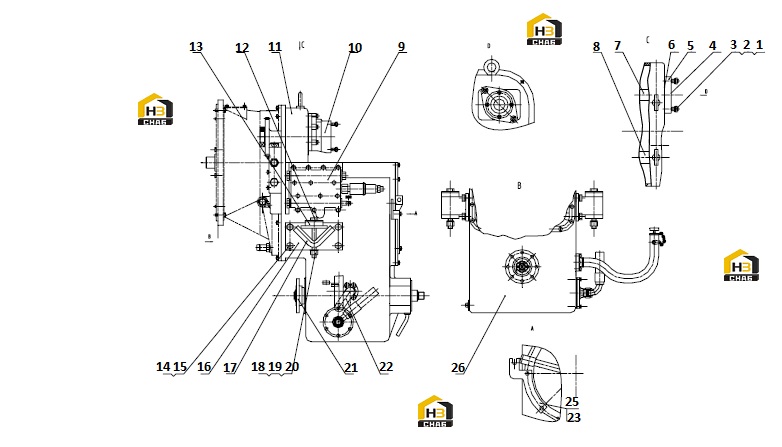

Коробка передач с комплектующими

← Труба масляная Насос с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:05B0030

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0095

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:82A0063

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLANGE

Каталожный номер:04A0060

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:82A0056

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHAFT

Каталожный номер:40A0034

Комплект:1

Примечание:

№ на схеме:8

Наименование:GEAR

Каталожный номер:40A0027

Комплект:1

Примечание:

№ на схеме:9

Наименование:TRANSMISSION CONTROL VALVE

Каталожный номер:12C0103

Комплект:1

Примечание:

№ на схеме:10

Наименование:PUMP

Каталожный номер:11C0001

Комплект:1

Примечание:

№ на схеме:11

Наименование:TRANSMISSION CASE

Каталожный номер:42C0035

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:12A0004

Комплект:2

Примечание:

№ на схеме:13

Наименование:UP RUBBER PAD

Каталожный номер:17B0017

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0016

Комплект:8

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:10A0949

Комплект:4

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:05D0001

Комплект:2

Примечание:

№ на схеме:17

Наименование:DOWN RUBBER PAD

Каталожный номер:17B0019

Комплект:2

Примечание:

№ на схеме:18

Наименование:LOCK NUT

Каталожный номер:03B0205

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B0298

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0016

Комплект:2

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:04A0012

Комплект:1

Примечание:

№ на схеме:22

Наименование:OILING PIPE

Каталожный номер:52C0041

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:22A1650

Комплект:1

Примечание:
