Комплект передней рамы

Комплект передней рамы

← Комплект передней рамы в сборе Блок ограничительный в сборе →

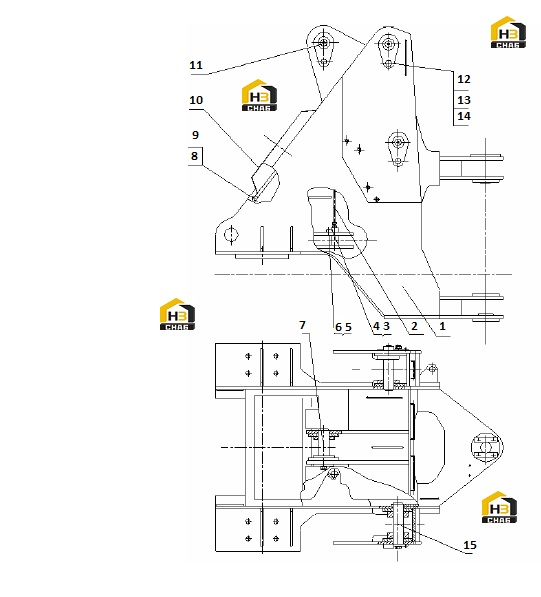

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRONT FRAME
Каталожный номер:30D0370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:00C0147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PLATE
Каталожный номер:14A0126
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:60A0068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PIN
Каталожный номер:11D0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COVER
Каталожный номер:43D0250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0055
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0016
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0019
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:11D0084
Комплект:4
Примечание:
