Клапан управляющий (a)

← Комплектующие управляющего клапана Клапан управляющий (b) →

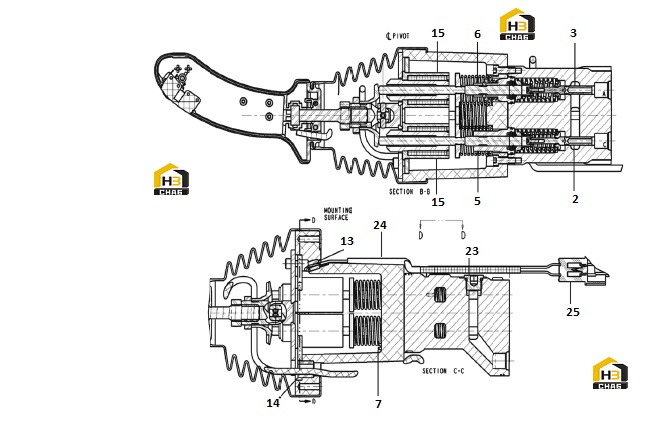

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:SPOOL AS

Каталожный номер:3619100173

Комплект:3

Примечание:

№ на схеме:3

Наименование:SPOOL AS

Каталожный номер:3619100184

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUNGER AS

Каталожный номер:3619100175

Комплект:3

Примечание:

№ на схеме:6

Наименование:PLUNGER AS

Каталожный номер:3619100174

Комплект:1

Примечание:

№ на схеме:13

Наименование:COIL WIRE GROMMET

Каталожный номер:3961203001

Комплект:3

Примечание:

№ на схеме:14

Наименование:HANDLE WIRE GROMMET

Каталожный номер:3961203012

Комплект:1

Примечание:

№ на схеме:15

Наименование:SOLENOID SUB-AS

Каталожный номер:3619100181

Комплект:3

Примечание:

№ на схеме:23

Наименование:TUBE PLUG

Каталожный номер:3912281012

Комплект:1

Примечание:

№ на схеме:24

Наименование:TUBE

Каталожный номер:3914101193

Комплект:3

Примечание:

№ на схеме:25

Наименование:8-PIN CONNECTOR

Каталожный номер:3619100170

Комплект:1

Примечание:
