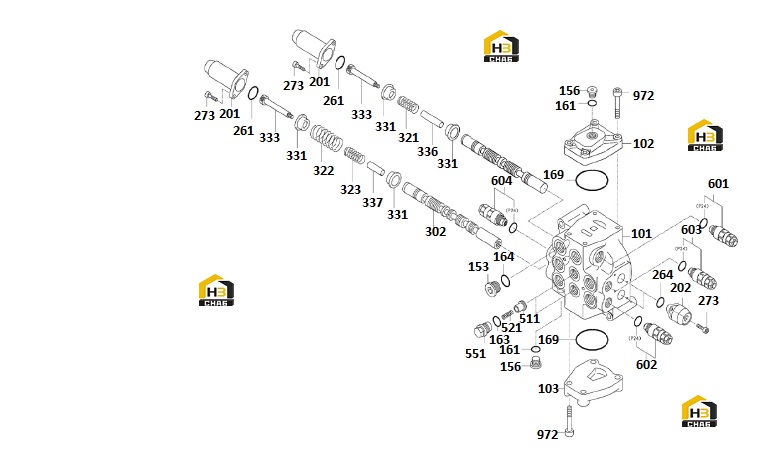

Клапан распределительный

← Узел масляного фильтра Система гидравлическая рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:101

Наименование:CASING

Каталожный номер:VZ33170-1588

Комплект:1

Примечание:

№ на схеме:102

Наименование:COVER 1

Каталожный номер:VZ33140-0711

Комплект:1

Примечание:

№ на схеме:103

Наименование:COVER 2

Каталожный номер:VZ33140-0713

Комплект:1

Примечание:

№ на схеме:153

Наименование:ROH PLUG

Каталожный номер:0ROH34

Комплект:1

Примечание:

№ на схеме:156

Наименование:ROH PLUG

Каталожный номер:0ROH14

Комплект:2

Примечание:

№ на схеме:161

Наименование:O-RING

Каталожный номер:00RBP11

Комплект:2

Примечание:

№ на схеме:163

Наименование:O-RING

Каталожный номер:00RBP28

Комплект:2

Примечание:

№ на схеме:164

Наименование:O-RING

Каталожный номер:00RBP24

Комплект:1

Примечание:

№ на схеме:169

Наименование:O-RING

Каталожный номер:00RBG90

Комплект:2

Примечание:

№ на схеме:201

Наименование:COVER SPRING

Каталожный номер:VZ33140-0717

Комплект:2

Примечание:

№ на схеме:202

Наименование:COVER SPOOL

Каталожный номер:VZ33140-0718

Комплект:2

Примечание:

№ на схеме:261

Наименование:O-RING

Каталожный номер:VZ50102761S39

Комплект:2

Примечание:

№ на схеме:264

Наименование:O-RING

Каталожный номер:00RBG35

Комплект:2

Примечание:

№ на схеме:273

Наименование:SCREW HEX S.H.C

Каталожный номер:0SBM825

Комплект:8

Примечание:

№ на схеме:301

Наименование:SPOOL BUCKET

Каталожный номер:VZ3320-2364

Комплект:1

Примечание:

№ на схеме:302

Наименование:SPOOL HOIST

Каталожный номер:VZ3320-2365

Комплект:1

Примечание:

№ на схеме:321

Наименование:SPRING

Каталожный номер:VZ3340-1699

Комплект:1

Примечание:

№ на схеме:322

Наименование:SPRING

Каталожный номер:VZ3340-1700

Комплект:1

Примечание:

№ на схеме:323

Наименование:SPRING

Каталожный номер:VZ3340-1701

Комплект:1

Примечание:

№ на схеме:331

Наименование:SEAT SPRING

Каталожный номер:VZ50103529

Комплект:4

Примечание:

№ на схеме:333

Наименование:BOLT SPACER

Каталожный номер:VZ50103527

Комплект:2

Примечание:

№ на схеме:336

Наименование:STOPPER

Каталожный номер:VZ33260-0134

Комплект:1

Примечание:

№ на схеме:337

Наименование:STOPPER

Каталожный номер:VZ33260-0135

Комплект:1

Примечание:

№ на схеме:511

Наименование:POPPET

Каталожный номер:VZ03610-0244

Комплект:2

Примечание:

№ на схеме:521

Наименование:SPRING

Каталожный номер:VZ03340-1696

Комплект:2

Примечание:

№ на схеме:551

Наименование:PLUG

Каталожный номер:VZ03560-0688

Комплект:2

Примечание:

№ на схеме:601

Наименование:ASS'Y MAIN RELIEF VALVE

Каталожный номер:V0505096636

Комплект:1

Примечание:

№ на схеме:602

Наименование:ASS'Y RELIEF VALVE

Каталожный номер:V9409096153

Комплект:1

Примечание:

№ на схеме:603

Наименование:ASS'Y PORT RELIEF VALVE

Каталожный номер:V9409096637

Комплект:1

Примечание:

№ на схеме:604

Наименование:ASS'Y PORT RELIEF VALVE

Каталожный номер:V0505096638

Комплект:1

Примечание:

№ на схеме:972

Наименование:SCREW HEX S.H.C

Каталожный номер:0SBM1245

Комплект:8

Примечание:

№ на схеме:976

Наименование:NAME PLATE

Каталожный номер:PNPA-2550B

Комплект:1

Примечание:

№ на схеме:977

Наименование:PIN

Каталожный номер:0SK2548

Комплект:2

Примечание:
