Кабина в сборе

Кабина в сборе

← Вилка Огнетушитель в сборе →

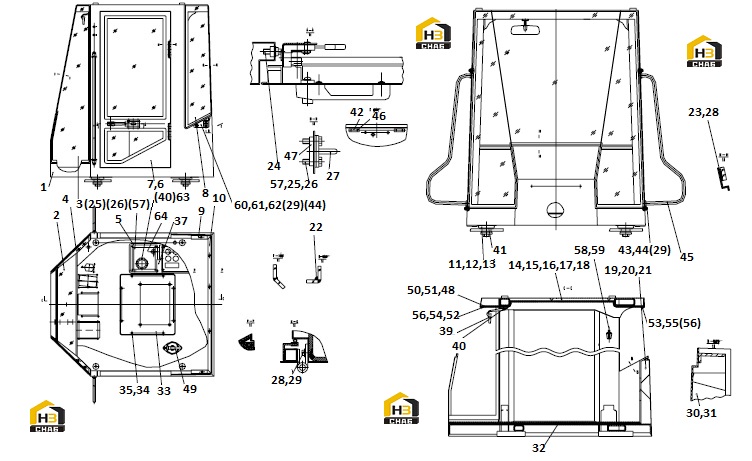

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CAB
Каталожный номер:23D0552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GLASS
Каталожный номер:87A0173
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GLASS
Каталожный номер:87A0137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GLASS
Каталожный номер:87A0138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONTROL BOX
Каталожный номер:47C0108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:DOOR GROUP
Каталожный номер:47C0543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:DOOR GROUP
Каталожный номер:47C0544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:GLASS
Каталожный номер:87A0214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:GLASS
Каталожный номер:87A0215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GLASS
Каталожный номер:87A0233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SHOCK ABSORBER
Каталожный номер:47C0447
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:56A0209
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:01B0451
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0375
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0115
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:STRIP
Каталожный номер:85A0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CLUE
Каталожный номер:42B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:LOCKPIN
Каталожный номер:88A0128
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:BOLT
Каталожный номер:00B0020
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:WASHER
Каталожный номер:06B0005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:LOCK PIN
Каталожный номер:88A0164
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:BOLT
Каталожный номер:00B0012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:WASHER
Каталожный номер:06B0001
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HEAT INSULATION PLATE
Каталожный номер:88A0415
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:RUBBER
Каталожный номер:82A0315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:REAR COVER
Каталожный номер:36D0079
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:BOLT
Каталожный номер:00B0010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:GLUE
Каталожный номер:42B0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:SUPPORT
Каталожный номер:47C0194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:BLOCK
Каталожный номер:82A0168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:MIRROR
Каталожный номер:47C0117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:SCREW
Каталожный номер:04B0099
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:GASKET
Каталожный номер:56A0305
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:RUBBER MAT
Каталожный номер:17B0139
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:BOLT
Каталожный номер:00B0019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:WASHER
Каталожный номер:06B0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:HANDRAIL
Каталожный номер:41D0085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:SCREW
Каталожный номер:04B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:NUT BLOCK
Каталожный номер:13A0476
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:GARNISHLY
Каталожный номер:48C0161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:FIRE EXTINGUISHER ASSEMBLY
Каталожный номер:47C0239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:DILATED RIVET
Каталожный номер:85A0118
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:DILATED RIVET
Каталожный номер:85A0119
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:FRONT BAR
Каталожный номер:88A0505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:REAR BAR
Каталожный номер:88A0506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:BAR
Каталожный номер:81A0115
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:BAR
Каталожный номер:81A0116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:SCREW
Каталожный номер:04B0259
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:HOOK
Каталожный номер:86A0336
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:SCREW
Каталожный номер:04B0293
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:PLATE
Каталожный номер:00D2114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:PLATE
Каталожный номер:00D2115
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:SPRING BLOCK
Каталожный номер:35C0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:RUBBER RING
Каталожный номер:84A0682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:COVER PLATE
Каталожный номер:46D0404
Комплект:1
Примечание:
