Дверь левая в сборе

Дверь левая в сборе

← Блок управления в сборе Дверь правая в сборе →

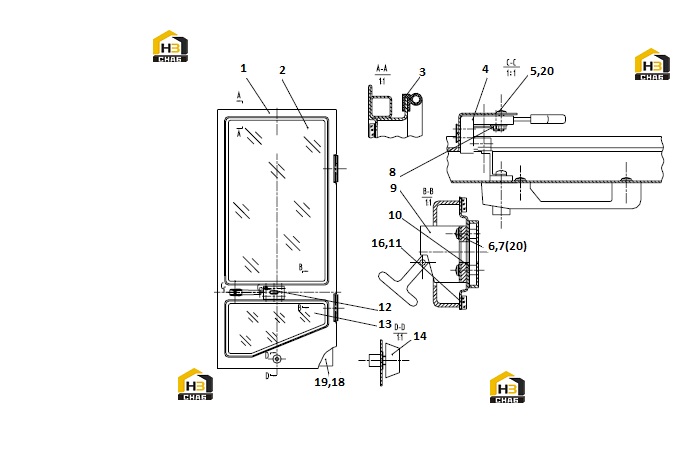

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEFT DOOR
Каталожный номер:23D0489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WINDOW
Каталожный номер:87A0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:RUBBER BAR
Каталожный номер:84A0495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:LEFT DOOR LOCK
Каталожный номер:47C0348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:04B0177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0021
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0024
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT
Каталожный номер:03B0036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:LOCK
Каталожный номер:47C0066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clip
Каталожный номер:82A0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLUE
Каталожный номер:42B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:04B0099
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WINDOW
Каталожный номер:87A0030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RUBBLE BLOCK
Каталожный номер:35C0035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:GLUE
Каталожный номер:42B0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:DILATED RIVET
Каталожный номер:85A0118
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:DILATED RIVET
Каталожный номер:85A0119
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0003
Комплект:5
Примечание:
